意大利LAM Technologies步進驅動器USD10361為 PCB 安裝而設計

邱佳悅 QQ：2850590586   手機：13370157291 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales3@handelsen.cn

LAM Technologies是一家意大利工業自動化組件制造商，在市場上已有 20 多年的歷史，是運動控制領域的優質制造商。每年在全球范圍內銷售數以萬計的設備，這些設備被包裝、木工、食品加工、造紙和數控機床、紡織等行業的大型企業所采用。

主要產品：

LAM Technologies步進電機

LAM Technologies步進驅動器

LAM Technologies電源

LAM Technologies串行轉換器

LAM Technologies工具

LAM Technologies配件

USD 模塊是專為 PCB 安裝而設計的雙極步進電機驅動器。

它們是節省空間和移除電纜的解決方案，可與單軸或多軸應用中的電子控制集成。

共有12種不同型號，分為三種電流大小和四種不同功能。部分型號可通過 STEP 和 DIRECTION 信號進行控制，其他型號則可通過串行鏈路進行控制。上述型號有步進分辨率為半步進的版本，也有步進分辨率高達 25600 步/轉的微步進版本。

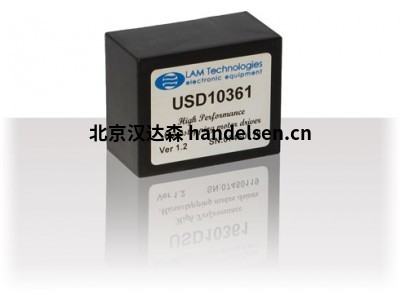

USD10361

用于 PCB 安裝的微步驅動器 12...42Vdc 0.15...1.2Apk

技術參數：

電源電壓 從 12 伏直流到 42 伏直流

相電流 0.15Apk 至 1.2Apk

邏輯電源電壓 5Vdc

控制模式 階躍和方向

數字輸入 5 TTL/CMOS 兼容： 步進、方向、使能、待機、復位

3 個 TTL/CMOS 兼容型： RS0、RS1、RS2 用于分辨率設置

2 個模擬量，用于相電流設置

數字輸出 1 個集電極開路： 故障

步進細分可從全步進到 1/128 步進之間選擇

保護、警報和診斷 過壓和欠壓、相間短路、相間接地、相間正極

連接 通過焊針

尺寸 44.5（高）x 55（長）x 28.5（寬）毫米

1.75（高）x 2.17（長）x 1.12（寬）英寸

重量 120 克

4.23 盎司

型號示例：

LAM Technologies步進驅動器USD10361

LAM Technologies步進驅動器USD20361

LAM Technologies步進驅動器USD10362

LAM Technologies步進驅動器USD20362

LAM Technologies步進驅動器USD10606

LAM Technologies步進驅動器USD20606

意大利LAM Technologies步進驅動器USD10361為 PCB 安裝而設計
