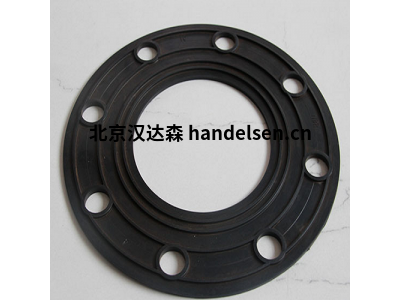

Kroll Ziller G-ST-P/S系列法蘭墊片
型號G-ST-P/S系列法蘭墊片，/S代表這種墊片設計用于鋼法蘭中。Kroll Ziller 的墊片可以根據客戶要求自由尺寸
劉超
QQ：2865543976
手機：18510241215
電話：010-64714988-174
傳真：010-84786709-667
郵件：sales21@handelsen.cn |
 |
 |
型材密封件的球形 G-ST 基體與“O 形圈”組合在一起。圓繩環作為最佳的靜態密封元件，即使沒有在法蘭上進行成本高昂的擰緊，也幾乎不可能實現。在力流中傳遞的高表面壓力被剛性球形型材密封件吸收。防腐蝕的硫化扁鋼環也毫不費力地吸收所需的測試壓力
圓線環位于動力支流中，即使在低表面壓力下也能理想地依偎在密封表面上。 不平整和凹槽，甚至輕微的錯位都可以得到補償。因此，除了具有小必要擰緊扭矩的材料友好型組件外，型材密封還實現了前所未有的運行可靠性水平
G-ST-P/S系列法蘭墊片的技術參數
尺寸 DN15 至 DN2000
材質 NBR-DUO-EL， EPDM-EL， EPDM， CSM， HNBR， IIR， FKM， CR， NTR
材料鑲嵌 鋼和不銹鋼
法蘭墊片的標準 DIN EN 1514-1 和 DIN 2690
DN PN d1 x d2 x s1
/s2
15 10-40 22 x 51 x 3/4
20 6 27 x 64 x 3/4
20 10-40 27 x 61 x 3/4
25 10-40 34 x 71 x 3/4
32 6 43 x 76 x 3/4
32 10-40 43 x 82 x 3/4
40 10-40 49 x 92 x 4/5
50 6 61 x 96 x 4/5
50 10-40 61 x 107 x 4/5
65 6 77 x 116 x 4/5
65 10-40 77 x 127 x 4/5
80 10-40 89 x 142 x 4/5
100 6 115 x 152 x 5/6
100 10-16 115 x 162 x 5/6
100 25-40 115 x 168 x 5/6
125 6 141 x 182 x 5/6
125 10-16 141 x 192 x 5/6
125 25-40 141 x 194 x 5/6
150 6 169 x 207 x 6/8
150 10-16 169 x 218 x 6/8
150 25-40 169 x 224 x 6/8
200 6 220 x 262 x 6/8
200 10-16 220 x 273 x 6/8
200 25 220 x 284 x 6/8
