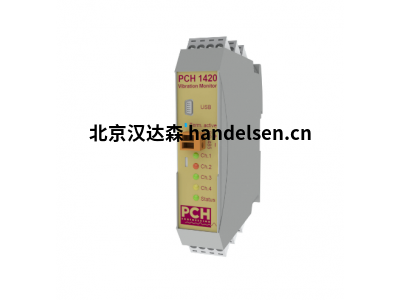

丹麥PCH Engineering 四通道振動監測儀PCH 1420型



公司介紹

丹麥 PCH Engineering AS 振動監測器，加速度計、變送器、電流探頭和傳感器，是一家通過IS0 9001 認證的丹麥生產公司，開發用于監現振動的設備，憑借在振動監測行業 20 多年的經驗，PCH 為臥離心機、鼓風機、風扇、壓縮機、齒輪箱和風力渦輪機等傳統旋轉機器提供廣泛的監測解決方案。



PCH 1420： 4通道振動監測儀



6 個輸入通道

4 個可配置輸出

冗余安全繼電器

軸承故障檢測器（包絡(luò )、波峰、峰度）

高級本地警報

離線FFT分析

用于遠程分析 （IoT） 的云數據

PCH鏈路概念的一部分



先進的 4 通道振動監測器

4通道PCH 1420是一款先進的振動監測器，可提供各種實時振動數據，遠程數據訪問和本地警報。



您可以將 PCH 1420 振動監測儀用作獨立解決方案，也可以將其連接到 SCADA 或 PLC 系統。



支持物聯網的狀態監測解決方案

PCH 1420與我們的物聯網解決方案PCH云兼容。來自監測儀的數據可以存儲在云中以進行遠程分析，使PCH 1420成為狀態監測解決方案和工業4.0環境的寶貴補充。



主要特點

4 個振動輸入通道（也可配置為速度或溫度傳感器）

1 個過程輸入通道

1 個轉速輸入通道 PNP/NPN/AC，可選 2 線 Namur 或負極電渦流探頭

4 個可配置輸出：繼電器、0/4-20 mA 或 0/2-10 V

冗余 SIL 2 安全繼電器

用戶定義的帶通濾波器，范圍為 0.7 Hz 至 11,500 Hz

軸承故障檢測器：包絡(luò )、波峰和峰度

可調報警級別和延遲時間

同時記錄來自四個通道的振動序列的時間波形

離線FFT分析

連接到總線系統上的多個附件盒

USB/RS 485 串行連接

ModBus TCP通過PCH EtherBridge;Profinet是可選的



版本

PCH 1420 帶緩沖輸出

此版本的 PCH 1420 振動監測器在一個緊湊的單元中配備了隔離的緩沖輸出。



使用此版本，您可以獲得 PCH 1420 振動監測器<>小時資產保護的所有優勢，同時從連接到緩沖輸出的傳感器（加速度計或渦流探頭）無縫收集原始緩沖時間波形數據。



帶緩沖輸出的 PCH 1420 在前面以及每個振動輸入通道和速度傳感器的螺絲端子上有四個 BNC 振動輸出。您可以使用便攜式振動設備收集數據，同時通過與螺絲端子輸出的硬連線連接將數據存儲在狀態監測系統中。



在螺釘端子處，速度傳感器的緩沖輸出可以作為便攜式設備在相位分析和平衡中的觸發器。如果傳感器位于難以觸及的區域，這將特別方便。



PCH 1420 2通道振動監測器，帶可選金屬外殼，防護等級為IP68

此版本的 PCH 1420 振動監視器只有兩個輸入通道，但在其他方面與標準 4 通道監視器相同。



它可以密封在保護性金屬外殼中，將其 IP 等級從 IP20 提高到 IP68，使其適合安裝在潮濕和多塵的環境中。



應用

PCH 1420 是一款先進的 4 通道監視器，適用于監測傳統工業環境和工業 4.0 環境中的振動。



它可用于監測關鍵資產的振動，例如：

臥螺離心機

分隔符

清新

變速箱

鼓風機

工業離心風機和軸流風機

離心泵

壓縮機

噴霧干燥器和霧化器

冷卻塔

振動篩分機

渦輪增壓器

風力渦輪機
