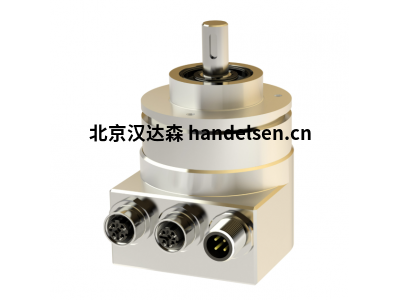

編碼器 TRK38/S3 SIL2/PLd

描述：

產品信息 “編碼器 TRK38/S3 SIL2/PLd”

外殼由鋁制成 - 不銹鋼軸 - 磁性傳感器系統 - 通過插頭或電纜插座進行電氣連接.TRK 系列編碼器配備符合 IEC 61158-2 至 6 的 EtherCAT 接口和編碼器配置文件 CiA DSP406。除了冗余傳感器技術外，TRK/S3還包括額外的內部監控措施，以達到SIL2級別，以及通過FSoE協議（EtherCAT故障安全）進行安全通信。FSoE 協議是根據 EtherCAT 安全規范 ETG.5100 版本 1.2.0 設計的。





類別：                編碼

增量或絕對： 絕對

單圈或多圈： 單圈

設計：                 38 毫米

法蘭和軸： 同步法蘭，軸 6mm，帶螺紋銷孔

表殼材質： 鋁

分辨率：                 65536步/360°<）

代碼類型： 二元的

輪廓：                 FSoE，未經認證的樣品設備FSoE，SIL2 認證

電氣連接： 1x M12 連接器，12 針，A 編碼，軸向

接口：                 EtherCAT FSoE

電氣和/或機械變體： 標準

認證：                 SIL2/PLd

專業：                 速度監控



技術數據



輸入/輸出數據*



輸入8字節（4字節位置數據、2字節速度數據和2字節狀態字）輸出2字節控制

電氣數據



傳感器系統：磁性

工作電壓：+9 VDC至zd30 VDC（防反極性）

功率消耗：<2 W，浪涌電流<500 mA

分辨率：最高65536步/360°<）（16位）

測量范圍：1轉

步驟總數：最多16位的絕對精度

位置值：±0.1%（相對于一圈）±0.4%的絕對精度（相對于32767步/門時間的最終值）



速度值



?內部公差

位置監測：1.5%（相對于一圈）

?內部更新時間

位置值的：2毫秒

輸出代碼：二進制

代碼歷史：CW/CCW

速度信號：16位，帶符號，單位：步數/門時間

（進球時間在10.1000毫秒可調范圍內，默認值：100毫秒）

?內部更新時間

速度信號：2毫秒

可編程參數：預設、代碼方向、門時間和速度縮放



EtherCAT數據



傳輸技術：100 base-TX

傳輸速率：100 MBit/s

?線路長度。最大100米（兩名參與者之間）



機械數據



工作速度：5000分鐘-1最大。

角加速度：最大105 rad/s²。

慣性矩（轉子）：<0.05 gcm²

操作扭矩：≤2.5 Ncm（速度為500 min-1）

起動轉矩：≤1.5 Ncm

祖。軸載荷：20 N軸向，45 N徑向

軸承壽命：≥10^9轉

重量：約0082 kg



環境數據



工作溫度范圍±40°C至70°C

儲存溫度范圍為40°C至100°C（無包裝）



阻力：



抵御沖擊：500 m/s²；6毫秒（DIN EN 60068-2-27）

抵抗振動：250 m/s²；10。。。2000赫茲（DIN EN 60068-2-6）

保護類型：IP40

高空作業：≤2000 m



對磁場的免疫力

能量頻率為30 A/m，測試標準A（13位分辨率下±8步）

（EN 61000-4-8）：100 A/m，試驗標準B
