Kromschroder燃氣調節器GDJ,用于在氣體流量波動時保持恒定壓力值



公司介紹：

自1865年以來一直處于技術進步的最前沿

Elster GmbH，Kromschröder Osnabrück是保護、測量和控制氣體的尖端產品和系統解決方案的領先制造商之一。憑借家用和商用燃氣表，以及用于加熱設備和工業用途的安全閥和控制元件，該公司在全球銷售和服務組織的支持下提供廣泛的服務。

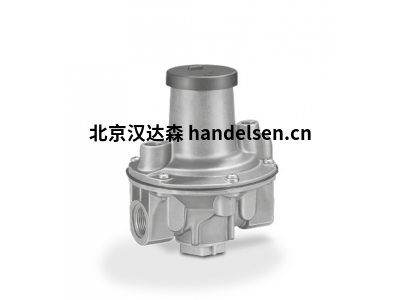

燃氣調節器GDJ

帶入口壓力補償隔膜和零關斷的彈簧加載調速器，用于在氣體流量波動時保持恒定的設定出口壓力pa，帶安全隔膜，因此不需要吹掃管線，氣體GDJ，GDJ。。L表示空氣，EC型式試驗和認證。



DN:15至50，

連接：螺紋，

pe：最大400毫巴，

pa：2至160毫巴。



分類：

GDJ 15

GDJ 25



特性：



•采用進口壓力補償膜片設計，確保高控制精度

•內部脈沖

•可以前饋爐膛壓力

•不需要通氣管

•歐盟認證



應用示例：



臺車式爐

輥底爐

間歇梭式窯



功能：

無壓力時，氣體壓力調節器GDJ打開



應用



氣體供應緩慢打開，氣體通過閥座至壓力調節器出口。出口壓力sure通過脈沖線。一旦出口壓力相應在設定的彈簧力下，工作隔膜上升與之相連的閥盤降低了流速。如果出口壓力下降，例如由于打開冷凝器sumer，閥盤進一步打開，出口壓力肯定會(huì )再次增加。如果出口壓力增加，例如由于流量減少

閥盤進一步關閉，出口壓力再次降低。因此，出口壓力為盡管氣體流速變化，仍保持恒定。如果停止消耗，閥盤將完全關閉（零點關閉）。進口壓力的波動由進口壓力補償膜片。為了測量入口壓力，可選的壓力測試可以使用入口處的奶嘴。



訂單示例：

GDJ 40R04-4



選擇正確產品的web應用程序可在

www.adlatus.org



類型代碼

GDJ氣體壓力調節器



15-50:標稱尺寸

R Rp:內螺紋

04  :pu最大400毫巴

-0  :無壓力測試點

-4  :入口壓力測試點

L   :僅適用于空氣（未經批準）

Z   :特殊出口壓力范圍



技術數據



氣體類型：天然氣、城鎮燃氣、液化石油氣（氣態）和雙ogas（最大0.02%-by-vol.H2S），GDJ。。L也代表空氣。這個介質必須在所有溫度條件下都是干燥的，并且不含冷凝水。

入口壓力范圍高達400毫巴（5.8磅/平方英寸）。

出口壓力范圍：



GDJ 15:2至55毫巴（0.8至22“WC），



GDJ 20–40:5至160毫巴（2至64“WC），



GDJ 50:5至100毫巴（2至40“WC）。



調節器在出廠時預設為20毫巴。

調低：10:1。

環境溫度：-20至+60°C（-4至+140°F）。

不允許冷凝。

在較高環境溫度范圍內長期使用ac

加速彈性體材料的老化并減少使用壽命。

儲存溫度：-20至+40°C（-4至+104°F）。

閥殼：鋁制。

閥座：鋁制。

閥盤：塑料。

閥瓣密封：NBR。

膜片：NBR。

用于空氣時：特殊版本。

內螺紋：Rp符合ISO 7-1
