LEANTECHNIK齒條驅動器lifgo 5.3規格

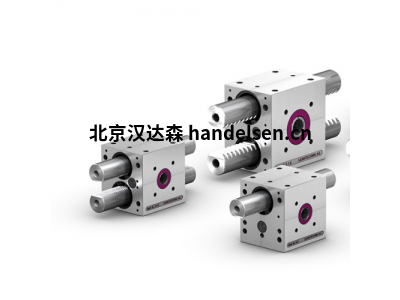

我們的高容量和彈性齒輪齒條驅動器：lifgo® 5系列有3種尺寸可供選擇，在四邊齒條上配備了滾柱軸承驅動裝置。在裝配過程中，這些齒條驅動器以極高的精度運行，經久耐用，并滿足速度和同步的最高要求。如果您正在尋找具有高橫向力和精確定位的齒條驅動器，那么 lifgo® 5 是正確的選擇。



LEANTECHNIK  lifgo系列技術數據

           單位       5.0         5.1        5.3         5.4

起升力     Fmax N     2000        3800       15900       25000

起升速度   vmax m/s    3           3          3            3

加速度     amax m/s2   50          50         50           50

扭矩       Mmax Nm     20          76         477         1000

節圓直徑   Ø pt.mm     20          40         60           80

起升齒輪比行程 mm/360° 62.8318    125.6637   188.4955   251.3274

效率        h          0.92        0.92       0.92         0.92

耐溫性     t °C       -10至+80    -10至+80    -10至+80    +80

靜態扭矩   Mtx stat.Nm   570        760        4400        5500

動態扭矩   Mtx stat.Nm   280        390        2200        2800

          Mty stat Nm    380         650        3300        3300

          Mty dyn  Nm    180         330        1600        1600

          Mtz stat Nm    380         650        3300        3300

          Mtz動態公稱     180        330        1600        1600

額定靜載荷 F stat. N      38400      51200      161400      161400

額定動載荷 F dyn.         19100      25900      79600       79600
