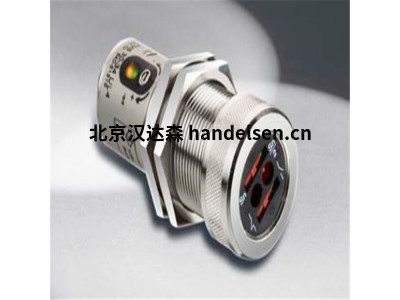

PANTRON光電傳感器SRHL-LLA-B3參數介紹

PANTRON光電傳感器SRHL-LLA-B3：

SlimLine細長型自給式紅外光電接收器，SlimLine系統的操作只需一個SLT…變送器和一個SLR接收器，它們在不同的外殼中運行。此系統是一個開環系統，無需放大器，可以在應用中使用，其中的光電監測器必須是連接彼此相對的，但不可能有導線在兩者之間共享一個開環系統。這兩個組件分別附帶24V DC。該系統的工作帶有調制的紅外光線，對于環境光線具有高抗干擾性。電子電路被設計成僅檢測那些有正確的頻率和相位關系的信號，這幾乎完全排除了其他光柵干擾。由于它們的大孔徑角，即使在15米的距離也可以很容易排列。并且，它們振動、沖擊和調整結果不敏感。該系統可以組合成不同的變送器和接收器。新STB變送器允許射程可達40m，STA系列可達15m。三個接收器可提供不同的范圍和切換速度。



參數：

使用變送器STA...... 15 m

使用變送器STB...... 40 m

環境光源：60000 LUX

電源電壓：13 VDC... 30 VDC

max電流消耗：35毫安瑗緣ww王王

操作角度：12.5°

切換模式：深或淺都可

晶體管輸出：NPN / PNP

輸出電流：100毫安，短路保護

開關頻率：20赫茲

外殼材料：鋁陽極氧化

連接類型：M12連接器

防護等級：IP67

工作溫度-13℉... +140℉

存儲溫度-40℉... +176℉

振動：10-55赫茲，1.5毫米

震蕩：30克

輸出狀態顯示：LED黃色



主要型號：

IT-P10-15M、IR-P10-15M、IT-M12-4QD、IR-M12-4QD、LR 100217 NRTL/C ANSI/UL-508、ISO-1 11-pin、ISG-07200 IR、IR-P10-5M IR、IT-P10-5M、STA-LLA-B3、SRHL-LLA-B3、IR-AMPLIFIER 24VDC
