意大利Mario Ferri GD - GBD 系列雙關節接頭 最大工作角度 90°



當我們將一個單關節與兩個軸（其中驅動軸以恒定速度旋轉）耦合形成一個角度時，我們會(huì )導致從動軸的周期性變化，正好是每轉的巡回波動。

從動軸的最大和最小速度之間的差異取決于兩個軸形成的角度。差異隨著角度α的增加而增大。



要獲得同速傳動，您必須安裝兩個合適的單關節（注意兩個中心軛位于同一個 piane 上并且角度相等）或雙關節。

前者鉸接造成的不規則性被后者抵消。使用雙接頭，兩個單接頭的耦合產生的總長度甚至更加縮短。換句話說，雙關節應被視為最短的同動傳遞。



對于低速應用（最大 1000rpm），建議使用帶滑動軸承（摩擦軸承）的接頭類型為 S、G/GB。

它們能夠承受沖擊載荷、不規則運行和相對較高的扭矩。

工作角度必須保持在 500 到 1000rpm 之間。



對于高轉速、相對較低的扭矩、運動反轉或廣角，首選帶滾針軸承（H 型）的接頭。

它們可以達到4000rpm，始終與角度α有關。





G-H系列萬向接頭萬向節 G 系列帶滑動襯套 適用于中低速和有沖擊載荷的地方 • 最大工作角度 45°最大轉速 1000 rpm可根據要求提供特殊執行



接頭有 2 個版本：

- G 版本符合 DIN 808

- GB 版本符合 DIN 808/7551





萬向節“H”系列帶滾針軸承用于高速和相對較低的扭矩 • 最大工作角度 45°最大轉速 4000 rpm



• 可根據要求提供特殊執行

接頭有 2 個版本：

- H 型符合 DIN 808

- HB 型符合 DIN 808/7551



它們都由一個星形輪芯和 2 個帶叉端的半關節組成。在星輪銷和前叉孔之間，安裝了4個耐磨滑動襯套（用于G系列）或滾子軸承（用于H系列高速）。

H系列（帶滾子軸承的高速接頭）無需潤滑或維護，因為它們的軸承終身潤滑。

帶滑動軸承的接頭 G 系列適用于中低速和有沖擊載荷的地方。

對于高速和相對較低的扭矩，建議使用滾子軸承（H - HB）的類型。

兩種版本均以具有競爭力的價格提供高效率、靜音運行、低摩擦系數。

所有摩擦表面都經過硬化和研磨。

單接頭的最大工作角度為 45°，雙接頭的最大工作角度為 90°。

G系列最大轉速為1000rpm，H系列可達4000rpm。

所有這些接頭也都以伸縮版本提供。





G-GB系列單接頭

最大工作角度 45°

最大轉速 1000 rpm



GD - GBD 系列雙關節接頭

最大工作角度 90°

最大轉速 1000 rpm



S系列帶整體式貨叉的萬向節

由一塊鎳鉻鋼粘結和硬化而成的中心塊和貨叉

高耐磨性，長壽命

預潤滑，內置潤滑劑

最大工作角度 45°

最大轉速 1000 rpm





整體式貨叉接頭S系列是經過研究的精密產品，以確保以具有競爭力的價格提供卓越的耐用性。由于高科技設備和精密機床的建造，取得了非凡的成果。

它們由多種部件和不同材料制成，特殊的鎳鉻合金，鋼經過硬化和硬化，適用于承受高載荷和磨損（R > 200 Kgf/mm）的零件2- 人權理事會(huì )60）。內管和外套筒采用低碳鋼，允許銷釘、鍵槽等。這些關節的主要特征是絕對沒有針頭或塞子。這在某些緊急情況下至關重要，例如重沖擊載荷、運動反轉和高扭矩。

由于 4 個前叉及其固定螺栓由一件銑削而成，因此形成了一個極其緊湊的中心塊。銷與叉子的水泥軸承表面一起在中心塊中鉸接。螺栓眼的聯合作用提高了接頭輸出水平及其動力（或扭矩）能力，即使在最困難的條件下也是如此。前叉暴露在較低的部分（由套筒制成）以避免彎曲。在中央塊的空白空間中，有通道將潤滑劑從外部潤滑閥輸送到螺栓。中央塊室中的潤滑劑儲備確保了持續的潤滑。這種密封的核心結構可防止由于外部影響而導致的潤滑劑損失和污染。

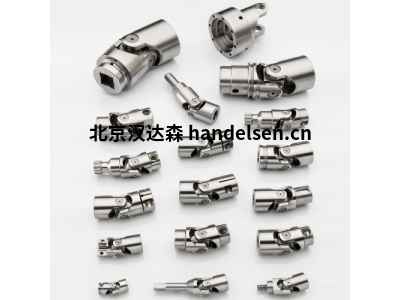

X系列不銹鋼萬向節

它們由不銹鋼AISI 304標準版本（UNI X5CrNi18-1 NR 1.4301）制成，國際標準

根據要求：

- 埃德?tīng)査顾?AISI 303 （UNI X8CrNiS18-9 NR 1.4305）- 埃德?tīng)査顾?AISI 316 （UNI X5CrNiMo17-12-2 NR 1.4401）

最大工作角度 45°





Edelsthal 萬向節 X 系列采用不銹鋼 AISI 304 標準設計（UNI X5CrNi18-1 NR 1.4301），國際標準。



根據要求：

- 埃德?tīng)査顾?AISI 303 （UNI X8CrNiS18-9 NR 1.4305）- 埃德?tīng)査顾?AISI 316 （UNI X5CrNiMo17-12-2 NR 1.4401）



它們都由一個星形輪芯和 2 個帶叉端的半關節組成。耐腐蝕性是使X系列接頭適用于腐蝕性環境（化學工業，食品工業，制藥工業和海洋應用）的主要特性。

這些接頭還具有良好的耐熱性，在低溫下具有高堅固性，并且是非磁性的。

單接頭的最大工作角度為 45°，雙接頭的最大工作角度為 90°。

X系列接頭也完全由不銹鋼制成，有伸縮版本。
