MBS插入式電流互感器ASK 21.3型用于低電壓

MBS 用于低電壓的電流互感器



MBS AG目前生產的產品包括10，000多個0.5系列低壓電流轉換器，大工作電壓為0.72 kV，CTB系列的大工作電壓為1.2 kV。



產品的制造均符合DIN EN 61869-1/2、VDE 0414-9-1/2和DIN 42600規定的技術要求。使用引用標準的當前版本。



MBS 產品的主要應用領域是機械和設備工程、造船和風能。



分類：



ASK插入式電流互感器

描述：

插入式電流互感器，初級標稱電流為 30 A 至 7，500 A，次級標稱電流為 5 A 或 1 A，精度等級為 0.2 s、0.2、0.5 s、0.5 和 1。所有設備均提供所需的緊固材料?？蛇x配與導軌窗口相匹配的初級導體導軌（電解質銅，鍍鎳），包括 DIN 933 螺釘，配有螺母、墊圈和彈簧墊圈，用于安裝在母線或類似產品中。



可選地，可以供應與棒窗相對應的初級導體條（電解銅，鍍鎳），包括螺釘DIN 933，配有螺母，墊圈和鎖緊墊圈，用于安裝在母線或類似產品中。

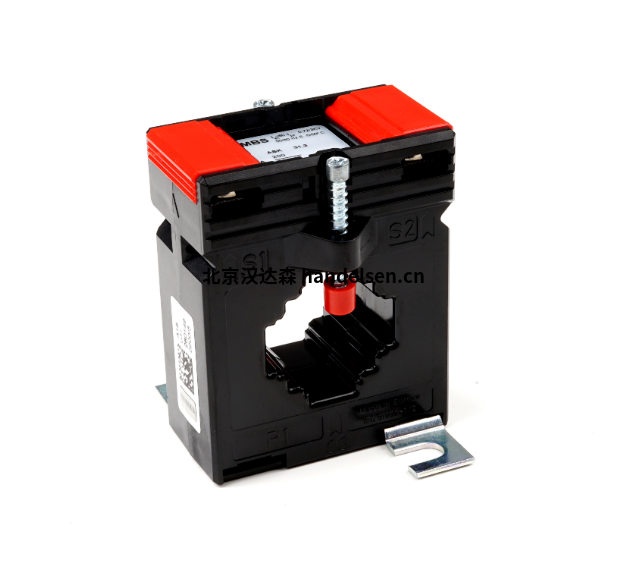

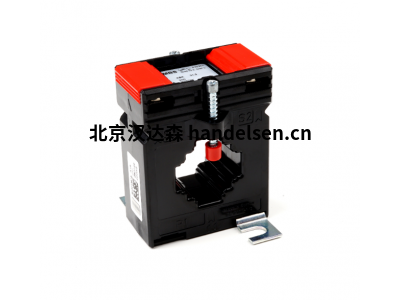

ASK 21.3

母線 1 英寸 mm 20:10

母線 2 英寸 mm

圓導體（毫米） 19,2

寬度（毫米） 60

高度（毫米） 78,5

深度（毫米） 48

卡扣式安裝 53011

密封百葉窗 59040



一次電流 40、50、60、75、80、100、120、125、150、160、200、250、300、400、500



二次電流 1， 5



負擔（VA） 1， 1，5， 2， 2，5， 3，75， 5， 7，5， 10



精度等級 0，2S， 0，5， 0，5S， 1， 3



熱標稱連續電流I/cth： 1，0 x I公關

熱標稱短時電流I/th： 60 x I公關， 1 塞克。

大工作電壓 Um： 0，72 kV

隔離測試電壓：3 kV，U/eff， 50 赫茲， 1 分鐘

額定頻率：50/60 Hz

隔離等級：E
