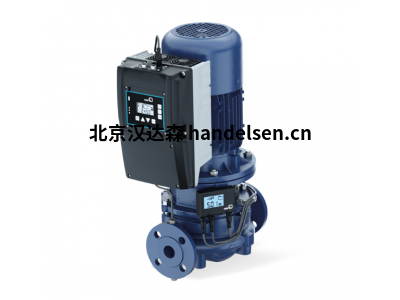

KSB Etaline管道式單級蝸殼泵ETL 032-032-160型

KSB Etaline 干式安裝泵



管道式單級蝸殼泵，帶能效等級為 IE4/IE5 的無磁體 KSB SuPremE 電機和 PumpDrive 轉速調節系統，泵與電機軸剛性連接。帶能效等級為 IE4/IE5（依據 IEC TS 60034-30-2:2016 標準）的無磁體同步磁阻電機 KSB SuPremE（例外：尺寸為 0.55 kW/0.75 kW、轉速為 1500 rpm 的電機帶有永磁體），配合無轉子位置編碼器的 KSB PumpDrive 2 或 KSB PumpDrive 2 Eco 轉速調節系統運行。固定點符合 EN 50347 標準，外殼尺寸符合 DIN V 42673 (07-2011) 標準?？蛇x購 ATEX 型式。



主要應用

工業用水設備

供暖設備

工業循環系統

空調設備

冷卻回路

泳池設備





選擇產品



流量

850 m³/h



揚程

140 m



排出側運行壓力

16 bar



允許的介質溫度

140 °C





KSB ETL 032-032-160 GGSAV11D200222 BKSBIE3

KSB ETL 032-032-160 GGSAV11D200302 BKSBIE3

KSB ETL 032-032-160 GGSAV11D200402 BKSBIE3

KSB ETL 040-040-160 GGSAV11D200552 BKSBIE3

KSB ETL 050-050-160 GGSAV11D200552 BKSBIE3

KSB ETL 050-050-160 GGSAV11D200752 BKSBIE3

KSB ETL 050-050-160 GGSAV11D201102 BKSBIE3

KSB ETL 065-065-160 GGSAV11D200752 BKSBIE3

KSB ETL 065-065-160 GGSAV11D201102 BKSBIE3

KSB ETL 065-065-160 GGSAV11D201502 BKSBIE3

KSB ETL 080-080-160 GGSAV11D200752 BKSBIE3

KSB ETL 080-080-160 GGSAV11D201102 BKSBIE3

KSB ETL 080-080-160 GGSAV11D201502 BKSBIE3

KSB ETL 080-080-200 GGSAV11D201852 BKSBIE3

KSB ETL 080-080-200 GGSAV11D202202 BKSBIE3

KSB ETL 100-100-125 GGSAV11D201102 BKSBIE3

KSB ETL 100-100-160 GGSAV11D201502 BKSBIE3

KSB ETL 100-100-160 GGSAV11D201852 BKSBIE3

KSB ETL 100-100-160 GGSAV11D202202 BKSBIE3

KSB ETL 100-100-160 GGSAV11D203002 BKSBIE3

KSB ETL 125-125-160 GGSAV11D302202 BKSBIE3

KSB ETL 125-125-160 GGSAV11D303002 BKSBIE3

KSB ETL 125-125-160 GGSAV11D303702 BKSBIE3

KSB ETL 200-200-250 GGSAV11D303704 BKSBIE3

KSB ETL 200-200-315 GGSAV11D503004 BKSBIE3

KSB ETL 200-200-315 GGSAV11D503704 BKSBIE3

KSB ETL 200-200-315 GGSAV11D504504 BKSBIE3

KSB ETL 200-200-315 GGSAV11D505504 BKSBIE3

優勢

按需運行與符合IE4/IE5 IEC TS 60034-30-2:2016 標準的無磁體 KSB SuPremE 電機尺寸為 0.55 kW/0.75 kW、轉速為 1500 rpm 的電機帶有永磁體。相結合，可實現高效率

通過出廠預設參數，PumpDrive 2/PumpDrive 2 Eco 可與泵和電機完美匹配

安裝于電機上的轉速調節系統（高 45 kW）可節省空間

結合 PumpMeter，使泵的運行完全透明





技術數據



組件功能

輸送



入口連接方式

法蘭



驅動方案

帶 E 驅動裝置



max.流量

850 m³/h



min.流量

2 m³/h



max.揚程

140 m



min.揚程

2 m



電源頻率

50 Hz

60 Hz



運行電壓

220 V

230 V

240 V

380 V

400 V

415 V

460 V

500 V

575 V

660 V

690 V



外殼材料

EN-GJL-250/A48 CL 35B



壓力輸出等級

PN 16,

CL 125



max.排出側運行壓力

16 bar



吸入特性

非自吸



max.允許的介質溫度

140 °C



min.允許的介質溫度

-30 °C
