德國Elbe定心傳動軸0.313.114用于帶有鉸接轉向裝置的建筑設備

邱佳悅 QQ：2850590586   手機：13370157291 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales3@handelsen.cn

Elbe集團創(chuàng )于1919年，是一家生產車輛和機械工程驅動解決方案的家族企業。只要對可靠性和長使用壽命有要求，Elbe 傳動軸和部件都能確保日常使用的機器和車輛經得起時間的考驗。我們?yōu)槟峁﹤鲃?dòng)解決方案的選擇和設計支持，共同為您的特殊應用尋找定制解決方案。

主要產品：

Elbe萬向傳動軸

Elbe定心傳動軸

Elbe雙接頭

Elbe翼型傳動軸

Elbe精密萬向傳動軸

Elbe十字萬向傳動軸

Elbe球窩傳動軸

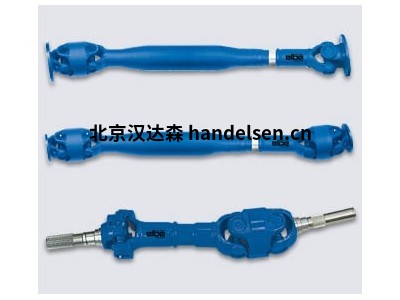

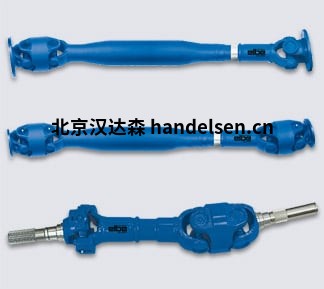

0.300 系列有兩種結構。

a) 中心雙接頭與帶長度補償的單接頭連接。這種布置方式主要用于帶有鉸接轉向裝置的建筑設備。居中雙接頭的優點是不需要中間軸承的支撐。這就縮短了驅動線的安裝時間，從而節省了成本。

b) 第二種配置由兩個帶長度延伸的居中雙接頭組成。由于兩個單關節之間的角度差最大約為 3 度，這種配置可確保幾乎均勻的速度和扭矩傳遞。角度差產生的波動小于 0.0027，小到可以忽略不計。

定心雙接頭由兩個叉形部件組成，其中包括一個定心裝置，定心裝置裝在一個橡膠套內，以防塵防潮。

定心傳動軸0.300系列

最大扭矩： 4000 至 15000 牛米

偏轉角度： 最大 42°

執行：

DIN、交叉鋸齒、SAE 法蘭和特殊連接

帶長度擴展的雙接頭/單接頭

帶長度擴展的雙接頭

滾子軸承

型號示例：

Elbe定心傳動軸0.313.114

Elbe定心傳動軸0.358.114

Elbe定心傳動軸0.320.114

Elbe定心傳動軸0.313.115

Elbe定心傳動軸0.358.115

Elbe定心傳動軸0.320.115
