德國EPHY-MESS公司成立于1955年，是一家接觸溫度測量技術領域的中型企業。EPHY-MESS產品涵蓋鉑測量電阻、鎳測量電阻、導槽電阻溫度計、繞組端部傳感器、軸承溫度計、熱電偶、正溫度系數電阻、熱敏電阻、KTY傳感器、雙金屬開關等。

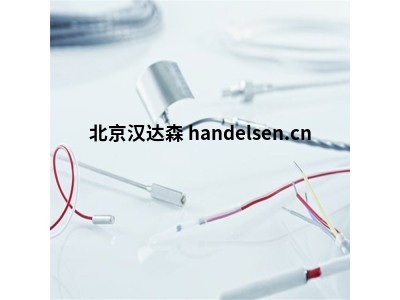

LT-TE熱電偶特征：
可變尺寸
類型 J、K、L 和 R、S、B 型
溫度范圍 -200°C 至 +1300°C（取決于結構）
高達 +2300°C 的特殊類型
可作為護套熱電偶提供
直徑從 1.5 mm 起
LT-TE熱電偶結構：
熱電偶由兩個不同的電導體（通常是金屬）組成，連接在一起形成電路。因此，從一種材料到另一種材料有兩個過渡點，即測量點和比較點。如果兩個轉變點的溫度不同，則在兩種材料之間形成電壓。這是熱電效應（塞貝克效應）的結果。
LT-TE熱電偶原理：
在經典熱電偶中，熱電線通常用陶瓷管或玻璃纖維絕緣，然后滑入合適的保護管中。與電阻溫度計相比，不使用導熱膏，因為熱電偶通常在1000°C以上的溫度下工作。 保護閥由陶瓷或耐熱鋼組成;通常使用A型輕金屬連接頭。
護套熱電偶是完全構造的熱管線，其外護套采用不銹鋼管。內部的熱電線嵌入金屬氧化物陶瓷中，因此彼此絕緣，并與護套絕緣。護套熱電偶可在0.5至6毫米的外徑下彎曲。通常在元件后面有一個帶有牢固連接的補償線的電纜過渡套管，或者直接安裝插頭連接。
熱電或塞貝克效應是由于沿電導體的溫度梯度而產生熱電電壓。用玻爾茲曼輸運方程描述，它是體積效應而不是接觸效應。這意味著，如果兩端的溫度不同，即使在單個電導體中也會(huì )形成電位差（電壓）。
部分型號：
M-OK/SH
M-OK/MH
M-OK/KH
M-OK/SGH
M-OK/PH
MWT-MI
LT12-38
LT-A/B/BUZ/MA/BUS
M-OK-MH-BV
