mahr觸覺測量?jì)x器MarSurf VD 140用于輪廓和粗糙度測量

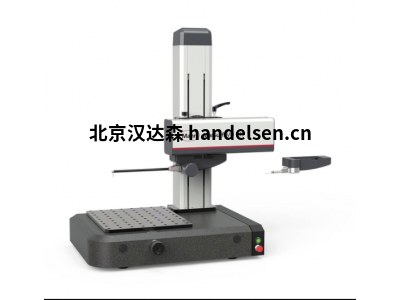

mahr觸覺測量?jì)x器MarSurf VD 140

mahr觸覺測量?jì)x器

這些測量站將輪廓和粗糙度測量結合在一個系統中。非常適合那些希望在一個系統上執行各種測量任務以將購買成本降

至低的人。

用于輪廓和粗糙度測量的可靠測量站

專業的多面手，用于測量粗糙度和輪廓，測量路徑為 140 mm

新的 MarSurf 系列 CD、GD 和 VD 是一款精密產品，可提供最高的速度和靈活性。

高達 65% 的地板到地板時間的改進提供了令人信服的速度證明。測量范圍大、工件靈活性（甚至高達 80 kg）和簡單的

夾緊系統突出了靈活性。它還支持可重復性，因此也支持準確性。

MarSurf VD的一個特點是使用一個系統進行高精度的輪廓和粗糙度測量。只需更換粗糙度測量系統，即可完成高精度的粗

糙度測量。

mahr觸覺測量?jì)x器多種優勢

由于軸速度高，測量時間短，測量順序自動

通過創(chuàng )新的夾緊系統實現簡單、快速的安裝和轉換

磁性安裝座，無需工具即可快速更換探頭臂

寬敞的支撐板和較大的測量范圍：非常適合測量大型工件

運行過程中的更改可縮短轉換時間

使用輪廓測量系統可以同時在非常高的測量范圍下進行粗糙度測量

通過數字接口實現高安全性

更換探頭系統可確保高精度的粗糙度測量

mahr觸覺測量?jì)x器技術參數

編號6269020

分辨率 帶粗糙度探頭系統：測量范圍 1：2.0 nm 測量范圍 2：0.2 nm 帶輪廓探頭系統：最大 6 nm（帶 210 mm

探頭臂）

探頭臂長度  帶粗糙度探頭系統：45 mm 至 135 mm 帶輪廓探頭系統：210 mm 至 490 mm

導軌偏差 帶粗糙度探頭系統：0.07 μm / 20 mm 0.35 μm / 60 mm 0.4 μm / 140 mm

測量速度 0.02 mm/s 至 10 mm/s

工件重量（最大） （kg） 90 千克

遍歷長度結束（以 X 為單位） 140 毫米

定位速度 X：0.02 mm/s 至 200 mm/s Z：0.02 mm/s 至 50 mm/s

探針 粗糙度測量系統（無滑移）輪廓測量系統

測量范圍 mm：

帶粗糙度探頭系統

500 μm （±250 μm） 探頭臂長度 45 mm 1500 μm （±750 μm） 探頭臂長度 135 mm 帶輪廓探頭系統

70 mm 探頭臂長度 350 mm 最大 100 mm 探頭臂長度 490 mm

遍歷長度 0.1 mm 至 140 mm 測量力 （N）帶粗糙度探頭系統：0.7 mN 4 mN 至 30 mN，可通過軟件調節

mahr觸覺測量?jì)x器應用范圍

機械工程

軸承、螺紋、螺紋桿、滾珠絲杠、軸、齒條

生產

計量 半自動過程中

輪廓測量 汽車

轉向、制動系統、變速箱、曲軸、凸輪軸、氣缸蓋

醫學

髖關節和膝關節內假體、醫用螺釘、種植牙的輪廓測量
