minimotor無刷式電機MCDBS無刷伺服集成驅動蝸輪蝸桿傳動箱

無刷 - DBS-S1 系列連續服務

MCDBS

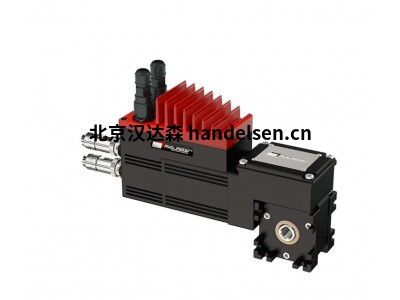

無刷伺服電機，帶集成驅動和蝸輪蝸桿傳動箱。

額定扭矩 9 Nm。

電機

無刷三相正弦 4 極，閉式。轉子采用釹鐵硼磁鐵。熱安全保護器。F 級繞組。熱安全保護器。IP65 防護等級，符合 CEI EN 60529 標準。帶高溫專用潤滑脂的低間隙軸承。

操作

24 和/或 48 伏直流電源 - SSI 絕對磁性編碼器（12 位單圈/20 位多圈），帶內置備用電池 - 5 個 PNP 數字輸入端和 1 個模擬輸入端 - 10 +10V ext. (1 個繼電器輸出（NC-NO） - 用于參數設置的 USB 端口 - 扭矩、速度、位置和歸位控制。

減速機：

蝸輪蝸桿傳動，壓鑄鋁齒輪箱。中心距 26 毫米?？迩嚆~冠，硬度 120÷160 HB。螺釘為硬化鋼，帶磨削螺紋。密封圈采用特殊高溫橡膠（FKM）。使用特殊長壽命油潤滑?？捎脺p速比 (i) 為 10，從 5 到 80。額定扭矩可達 9 Nm。

無刷技術意味著高功率重量比、高轉速和電子控制、更高的效率和更少的機械磨損、高扭矩重量比、更高的效率和可靠性、更低的噪音和更長的使用壽命。在我們的無刷產品中，DBS 系列是自動化和運動控制領域的旗艦產品：無刷電機帶有集成驅動裝置，支持 6 種不同的現場總線，帶有多圈絕對編碼器，可將上次定位的坐標保存 6 個月。一體化伺服電機和減速電機，完美集成所有組件，設計優化，性能卓越，連接性先進。簡而言之，它們是真正工業 4.0 應用場景的理想產品。

封閉式 4 極正弦無刷電機。轉子采用釹鐵硼磁鐵。熱安全保護器。F 級繞組。IP65 防護等級，符合 CEI EN 60529 標準。反饋采用 2 極旋轉變壓器。帶高溫專用潤滑脂的低間隙軸承?？筛鶕蟀惭b標有 K (BSK) 的 24 Vdc NC（常閉）永磁制動器。

帶集成驅動的無刷伺服電機，可根據要求配備電磁制動器 (DBSK)

型號 B3 - B5（B5/S 左 - B5/D 右）。

所有型號均采用全新的 "開放式 "平臺，可通過以下主要協議進行配置：CanOpen、Ethercat、Modbus、Ethernet/IP、Profinet、Powerlink。

注意：為了正確選擇齒輪減速機，建議按照使用系數表和允許的最大軸負載表進行選擇。

這些減速電機需要一個磨合期。因此，在最初 30 小時左右的運行中，您會(huì )發現扭矩低于所給出的數據。
