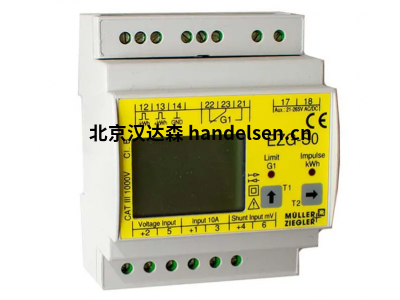

電能表EZG-S0型



間接電流測量的電能表 電壓范圍 0 – 1500 VDC，帶 2 個脈沖輸出和限值



貨號： EZG-S0 分類： DC 電能表



描述

電能表直流電，用于直接和間接電流測量 電壓范圍 0 – 1500 VDC，帶 2 個脈沖輸出和限值



應用



電子直流電能表 EZG-S0 用于記錄直流系統中購買和交付期間的有功工作。用于光伏系統、電池系統、充電站、直流電機等。它可以在具有脈沖直流 （PMW） 控制的系統中進行測量。電能表可以直接測量高達 10 A 的直流電，也可以連接到分流器。能量值顯示在顯示屏上，存儲并作為脈沖進行進一步處理。此外，還可以顯示電流、電壓和瞬時有功功率的值?？删幊汤^電器觸點可用于監控瞬時有功功率、電流或電壓。



功能



待測量量通過外部分流器或內部分流器和分壓器傳輸到集成設備。在這里，電流和電壓的瞬時值相乘并轉換為有功功率和有功功。微控制器負責評估、脈沖輸出和測量值的存儲。顯示器通過 LCD 顯示屏進行。有源功基準和輸出的脈沖輸出通過兩個集電極開路晶體管輸出實現。需要單獨的電源電壓。在發生電源故障時，將存儲儀表讀數。



技術數據



精度                          ±1%B級。DIN EN 50470-3

額定電壓                    0-10 VDC、0-25 VDC、0-50 VDC、0-100 VDC、0-                                500 VDC、0-1000 VDC

                                0-1500 VDC或根據您的選擇（訂購時指定），Ri≥2 MΩ

額定電流                   直接測量0-10 A（電壓降60 mV）

外部額定電流             通過外部分流器進行的額定電流外部測量1-20.000 A/60                                  mV、100 mV或150 mV，可通過正面按鈕選擇

脈沖直流電（PWM） 20 Hz至30 kHz

持續過載                   電流和電壓1.2倍

沖擊過載                   電壓2倍1秒，最大2000 V，電流20倍0.5 s
