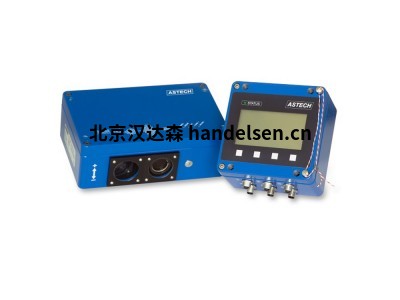

ASTECH 長度測量傳感器VLM500 內部測量范圍達 2,000,000 km



描述：

VLM500-MID 是一款速度和長度測量設備，符合歐洲測量?jì)x器指令 MID 2014/32/EU 的軟件指令。 它是經過德國聯邦物理技術協會(huì )（PTB）預先測試的計數器，可用于長度測量機或長度測量機（MI-009）。 出于型式認證的目的，VLM500 系列的器件被視為計數器。這使它們成為長度測量設備的一部分。 VLM500-MID  VLM500 傳感器和 CDB 顯示和存儲單元組成，具有組裝證書。 這簡化了與長度測量機的集成。



VLM500-MID 可自主工作。傳感器、照明、信號處理和電源都集成在設備中。由于全面的參數化能力，用戶可以訪問廣泛的功能，從而保證靈活使用。除其他外，可以參數化采集和輸出時間、移動平均或速度和長度輸出的縮放。所有設備都支持總線（RS232、RS422/RS485、USB、Profibus、Profinet、EtherNet/IP、TCP/IP）并可同步。得益于其接口，VLM500 可以很容易地集成到現有的過程、控制器或過程數據采集中。它易于設置和參數設置（參數化軟件VLMTool可免費獲得）。





功能：

VLM500-MID 基于成功的非接觸式光速長度測量設備 VLM500。在VLM500中，位置濾波器原理是在CCD傳感器的基礎上實現的。位置濾光片是測量原理的總稱，用于光學測定移動材料的速度和/或長度。



定位濾波器基于晶格狀結構的濾波效果（晶格調制）。VLM500的功能描述如下：被測物體通過透鏡映射到CCD線上，CCD線用作光學光柵（不是圖像采集）。為了照亮目標，VLM500 配備了 LED 光源。由于晶格調制，當物體移動時，會(huì )產生與速度成正比的信號頻率。根據測得的信號頻率，在設備中計算速度。不同的控制回路允許自動適應各種材料。



VLM500 對被測物體的表面特性幾乎沒有任何要求：可以對紡織品的周期性結構以及金屬、木材、橡膠或紙張的隨機表面進行精確測量。

記錄的長度值顯示在 CDB 的屏幕上，并在測量過程完成后根據 MID 永久存儲在 CDB 中（至少 90 天）。此外，數據可以直接打印或傳輸到可選的行業標準數據接口（串行或現場總線）。





參數：

工作距離1)最大 330 mm

間距深度 最大 ±30 mm

測量范圍 0.08 米/分鐘 ...3000 米/分鐘瑗緣ww王王

瑗緣ww王王

測量不確定度2) < 0.025 % 在標稱工作距離下

再現性2) < 0.025%

平均/刷新時間 > 0.2 ms，額外 1 ...32 倍移動平均

長度測量范圍 內部測量范圍可達 2,000,000 km

檢測器/測量原理 CCD線/位置濾波器，帶半導體網格作為參考

照明 壽命：>5年3))

后退（綠色）

電源、功耗：24 VDC，最大 25 W

溫度范圍 0 °C ...50 攝氏度

保護 IP 65防護等級

主要型號：

CR100、CR100FO、CR200、CR200E、CR200P、CR210、CR210E、CR210P、LDM301A、LDM302A、LDM41A、LDM42A、LDM41P和LDM42P、LDM41PN和LDM42PN、LDS30A、Lixus-i PN、LDM301A、LDM302A、LDM41A和LDM42A、LDM41E和LDM42E、LDM41P和LDM42P、LDM41PN和LDM42PN、LDS30A、LDM301A、LDM302A、LDM41A和LDM42A、LDM41E、LDM42E、LDM41P和LDM42P、LDM41PN和LDM42PN、LDS30A、LDM301A、LDM302A
