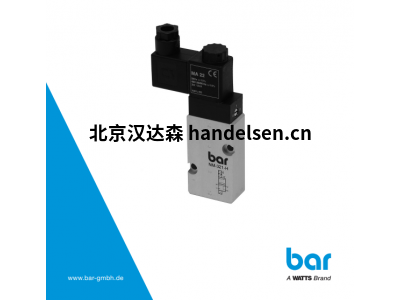

bar-gmbh控制閥 NM321H，用于驅動 AS、GTE、GCE 和 ETE 型單作用執行器



公司簡介：

官方網站：https://www.bar-gmbh.de/pages/en/home.php

bar GmbH 生產和銷售氣動和電動執行器以及完整的自動閥門和各種配件，是許多知名和受人尊敬的工業公司的重要合作伙伴。bar GmbH 一直致力于工廠建設和工業中與工藝相關的應用的產品開發和創(chuàng )新。氣動執行器“actubar”的每個接口都配有各種配件，是全球應用的令人信服的組件。



控制閥 TYP NM 321 H

產品描述

二位三通 NAMUR 控制閥，用于驅動 AS、GTE、GCE 和 ETE 型單作用執行器。

閥門將安裝在執行器上，但它也可以作為單個組件提供。



特點

√ 緊固螺釘、碼針和密封件屬于供貨范圍。

√ 閥門包含內部排氣再循環（連接 3，執行器和管路的側面）。

√ 連接 3 處的排氣節流只允許使用節氣門板型 NDPE！

√ NDPE型節氣門板的訂單名稱見傳單編號Z2-11e-. . .



主要技術指標



類型                                 帶差動活塞的活塞滑閥（空氣彈簧）

連接類型                           法蘭符合NAMUR，2和3 G 1/4“，1和3

標稱寬度                           7 mm

工作壓力                           2至10巴

溫度范圍                           -20°C至+70°C，防爆-10°C至+50°C

保護系統，                       IP65 nach VDE 0470/EN 60529

-標準                               帶有用于cabelsø6–8 mm的插頭；0.75–1 mm²

-防爆的                            EEx m II T4與電纜一起澆注，電纜長度3.0 m，類型                                         ：H052V2V-3G1

運行時間                          100%

材料                                 外殼：鋁

                                       內部零件：黃銅、鋁、合成材料

                                       密封件：丁腈橡膠

超控標準                          手動

標準電壓和功耗                 標準版本：

                                        24伏/直流：3.0[W]

                                        230伏交流電：5.0[VA]

                                        防爆型（EEx m II T4）：

                                        230伏交流電：5.1[VA]

                                        24伏/直流：5.0[W]

性能特點                           緊固螺釘、代碼銷和密封件屬于交付范圍。閥門包含                                        內部廢氣再循環（連接3，執行器一側和管路）。只                                           有NDPE型節流板才允許在連接3處進行排氣節流！                                           節氣門類型NDPE的訂單名稱請單獨要求。



型號：

NM-321-H-230/AC

NM-321-H-24/DC

NM-321-H-XX/XX

NM-321-H-230/AC-EEX

NM-321-H-24/DC-EEX

NM-321-H-XX/XX-EEX
