Spieth 自 1953 年以來一直致力于開發、生產和銷售用于機械和設備工程的精密元件。獨特的、獲得多項專有的Spieth 機床元件被全球所有知名的機床制造商和設備制造商所安裝。Spieth 緊定螺母、夾緊套件、導套、導軌、徑向滑動軸承和夾緊螺母在應用中的安全性、性能和成本效益方面具有明顯的優勢。
SPIETH 機器元件
萬能解決方案：采用SPIETH 原理的創(chuàng )新連接技術是現代機器和系統可靠、安全、經濟運行的關鍵，即使在復雜的應用領域也是如此。
在傳統產品達到極限的情況下，SPIETH 的解決方案以高精度滿足嚴格的要求，降低故障率并延長機器正常運行時間。
Spieth 在以下方面擁有全面的專業知識：
傳遞扭矩、徑向力和軸向力，
產生軸向夾緊力，
實現圓柱形或平面滑動面，
支持線性、旋轉或螺絲刀運動，
滿足高精度要求，
實現特殊裝拆優勢，
為了保護線程，
創(chuàng )建可以快速輕松地解決的連接，
創(chuàng )建易于設置和重置的連接。

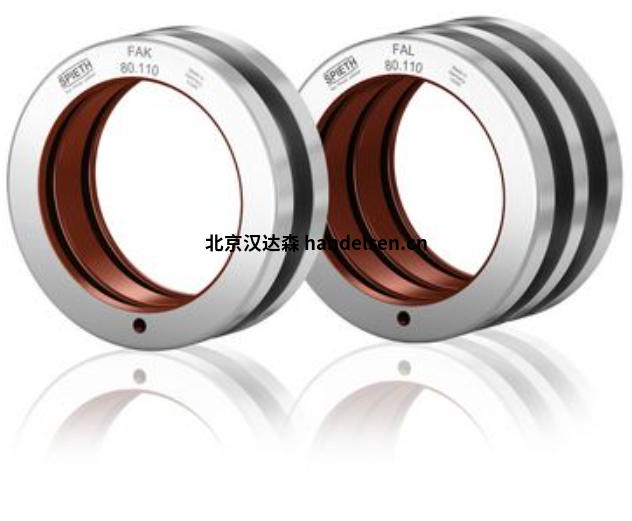

Spieth FAK/FAL系列
圓形導軌和夾具
用于軸配合 H5
對于軸配合 h5。精確間隙可調的圓形導軌和夾具。價格低廉，隨時可以安裝。徑向剛度高。高緩沖性。簡單、快速的組裝和拆卸，即使是大尺寸的。
Spieth FAK 35.52 K-13503501
訂貨號：K-13503501
名稱：FAK 35.52
尺寸（d1）：35mm
尺寸（d2）：52mm
尺寸（K/L）：21mm
固定孔（d5）：3.8
固定孔：22
夾緊啟動F（max.）：22900N
夾緊啟動C（min.）：0.4mm
傳遞力（M）：100Nm
傳遞力（Fa）：5710N
連接部件的尺寸d3（max.）：43mm
連接部件的尺寸d4（min.）：50mm
連接部件的尺寸A（max.）：2.2mm
其余型號：
Spieth FAK 35.52 K-13503501
Spieth FAL 35.52 K-13603501
Spieth FAK 40.56 K-13504001
Spieth FAL 40.56 K-13604001
Spieth FAK 45.68 K-13504501
Spieth FAL 45.68 K-13604501
Spieth FAK 50.72 K-13505001
Spieth FAL 50.72 K-13605001
Spieth FAK 55.80 K-13505501
Spieth FAL 55.80 K-13605501
Spieth FAK 60.85 K-13506001
Spieth FAL 60.85 K-13606001
Spieth FAK 65.90 K-13506501
Spieth FAL 65.90 K-13606501
Spieth FAK 70.100 K-13507001
Spieth FAL 70.100 K-13607001
Spieth FAK 75.105 K-13507501
Spieth FAL 75.105 K-13607501
Spieth FAK 80.110 K-13508001
Spieth FAL 80.110 K-13608001
Spieth FAK 85.115 K-13508501
Spieth FAL 85.115 K-13608501
Spieth FAK 90.120 K-13509001
Spieth FAL 90.120 K-13609001
Spieth FAK 100.130 K-13510001
Spieth FAL 100.130 K-13610001
Spieth FAK 110.140 K-13511001
Spieth FAL 110.140 K-13611001
Spieth FAK 120.150 K-13512001
Spieth FAL 120.150 K-13612001
Spieth FAK 130.160 K-13513001
Spieth FAL 130.160 K-13613001
Spieth FAK 140.170 K-13514001
Spieth FAL 140.170 K-13614001
Spieth FAK 150.180 K-13515001
Spieth FAL 150.180 K-13615001
Spieth 導套 - 間隙可調的圓形導軌和夾具 - 由于Spieth 原理，為具有高功率密度和高動態負載的現代、高效和經濟的機器設計開辟了新的尺寸。
易于制造的環境部件可以按照通常的 ISO 公差進行設計。在裝配過程中，可以更好地調整所需的緊密導軌間隙?？梢钥紤]周?chē)考奈⑿缀稳毕菀约安僮饔绊?，例如更高的溫?- 并且很容易在以后重新調整游戲。
應用
在機器和夾具制造中，當需要使用滑動導軌的優點（例如高阻尼）并且需要盡可能低的導向間隙時，例如在導向架、圓形托架導軌、尾座套筒、壓挺桿等上，Spieth 的圓形直線導軌元件是選項。除了直線運動外，還可以同時旋轉運動。然而，出于潤滑原因，不允許使用純旋轉運動（滑動軸承）。高加速度值對于適當設計的潤滑劑供應來說不是問題。
FAK/FAL系列導套是圓形直線導軌和夾緊元件，用于精確的套筒/立柱引導，如果套筒/立柱也要在任何位置精確地居中夾緊。例如，這用于機床上的套筒，在停止啟動或進給運動后，需要絕對無間隙。夾緊和松開過程可以根據需要重復進行。
