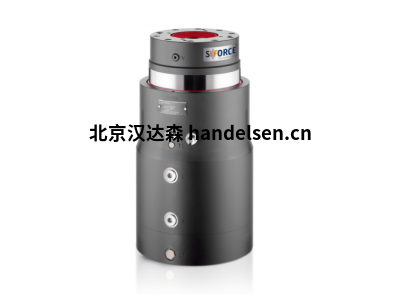

sitema安全制動器FSK 45用于鉚接成型壓花

sitema安全制動器FSK 45用于鉚接成型壓花

sitema動力沖程

在短距離內產生較大的力

集成短行程功能的夾緊頭

PowerStroke 可用于任何需要在短工作距離內建立大力的水平和垂直應用。

FSK、FSKP系列

夾緊頭具有附加的集成短行程功能

適用于沖壓沖壓、連接、鉚接、鉚接、成型、壓花、合模等。

sitema快速沖程和動力沖程

帶集成短行程氣缸的夾緊頭

PowerStroke 合模裝置設計用于在一個方向（合模方向）上固定和拉動夾緊桿。它可用于所有需要在短工作行程

中提供強大力的應用。單個單元可以施加高達 180 公噸的力;力與施加的壓力成正比。這可以是液壓的（FSK系列）

或氣動的（FSKP系列）。

分體式功能

僅用一個系統即可產生快速而有力的動作？一個微弱的妥協。PowerStroke 以高達 1800 kN 的力承擔艱苦的工作。

因此，您可以使用高效、緊湊、快速且經濟的驅動器來打開、關閉和定位模具。

功能

釋放，自由移動

端口 L 處于壓力之下。輕型驅動器打開和關閉模具。端口 K 和 V 沒有壓力。

接觸模具的一半

驅動器關閉模具。

夾緊激活

通過關閉 L 處的壓力，然后對 V 施加壓力，夾緊PowerStroke 系統被激活并且?jiàn)A緊桿。

動力沖程

通過在端口 K 處施加壓力，SITEMAPowerStroke 可全關閉模具并將全部工作力應用于模具半。

開放

通過關閉 K 和 V 處的壓力，勞動力歸零。通過對 L 施加壓力，夾緊脫模后，即可開模再。

開模

夾緊現在全松開。SITEMA PowerStroke 在桿上滑動循環可以重新開始。

技術參數

訂貨號 FSK 045 10

桿直徑 mm 45

工作力 kN 60

工作壓力bar 75

直徑 mm 160

套管長度 mm 310

類型 液壓

型號

FSK 45

FSK 70

FSK 100

FSK 125

FSK 160

FSK 180

FSK 200
