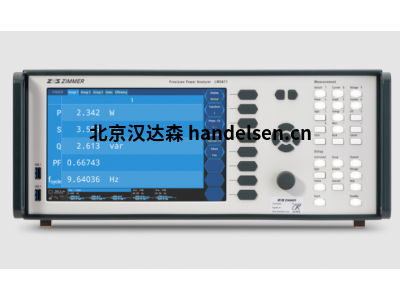

zes功率分析儀LMG671用于變頻器照明工程等

zes功率分析儀LMG671用于變頻器照明工程等

1 至 7 通道功率分析儀

zes LMG671測量通道

測量值的 0.015% + 量程的 0.01% 的出色精度

每通道 500 μA 至 32 A / 3 mV 至 1000 V 的全動態范圍，可在單個儀器中使用

從待機到滿載（最大 32 A）的功率測量，無需更改機械設備

模擬帶寬 DC 高達 10 MHz

模塊化配置，具有 1 至 7 個功率測量通道（或者 6 個通道 + 1 個 I/O 卡）

高達 18 位的無縫采樣和 10 ms 的最短周期時間

V 和 I 輸入之間的延遲時間< 3ns，在小功率因數 （PF） 和/或高頻下進行非常精確的測量

zes LMG671特征

通過創(chuàng )新的 DualPath 架構同時測量窄帶值和寬帶值

同時捕獲基頻和寬帶 RMS 值，用于瞬時檢測損耗或高頻分量

諧波和間諧波高達 2000 次。根據 EN61000-4-7 的要求訂購

可選配 I/O 卡速度/扭矩輸入，可通過菜單自由配置所有信號類型（模擬、頻率為 RS422、TTL 或 HTL）

用于自定義應用程序的靈活腳本工具

同時測量 V、I、P 值和諧波，以表格或圖形形式顯示

信號濾波器可按頻率、類型和特性自由配置

同時同步至多達 7 個不同頻率

閃爍測量，電網和電器之間的相互作用符合 EN61000-4-15

zes LMG671用戶界面

大而清晰的觸摸屏 GUI，便于直觀操作

顯示所有儀器功能，本地和遠程操作具有相同的外觀和感覺，可快速輕松地熟悉

優勢

高達 1.2 MS/s 的高采樣率

計算 RMS 值，最小循環時間為 10 ms。

測量精度高，測量值的 0.015 % + 測量范圍限制的 0.01%

500 μA 至 32 A 和 3 mV 至 1000 V的全動態范圍連續提供 從待機到滿載（最大 32 A）的功率測量，

無需改變機械性能

模擬頻率范圍：DC 至 10 MHz

在 GUI 中進行高達 1000 次的諧波分析，通過接口進行高達 2000 次的諧波分析

通道類型

S 溝道：精度為 0.025%，高達 10 MHz，直流優化，高達 1000 VAC/1500 VDC

A 溝道：精度為 0.025%，最高 10 MHz，最高 1000 VAC

B 聲道：精度 0.07%，高達 500 kHz，高達 100 0VAC

C 通道：精度為 0.04%，最高 10 kHz，最高 1000 VAC

應用

電感元件和磁芯

開關電源

航空合規

超高速機器

變頻器

測量變頻器

照明工程
