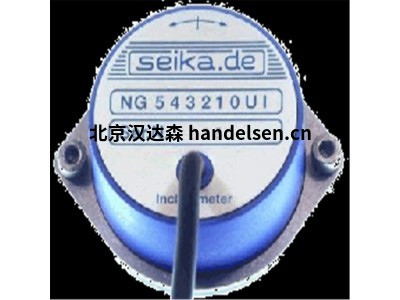

SEIKA 傳感器盒SB2G 用于雙軸傾角測量

SB2G 傳感器盒是一個壓鑄鋁外殼（IP65），內置兩個 NG 型傳感器，用于雙軸傾角測量。

傳感器盒還包含兩個電壓標準化放大器，每個放大器都有 0 至 5 伏的信號輸出和高度穩定的傳感器電壓電源，可用作外部基準。放大器還包含一個有源低通濾波器，其上限截止頻率或沉淀時間常數可在較寬的范圍內根據測量任務進行調整，還包含干擾電壓濾波器，以確保電磁兼容性。傳感器和放大器與外殼電隔離，以防止未定義的接地電流造成干擾信號。



與 SB2I 相比，SB2G 使用更大的傾角傳感器（NG...），測量精度更高。所用傳感器的靈敏度溫度誤差通過特殊的電子溫度補償器進行補償。

密封的金屬電纜接頭和傳感器盒堅固的全金屬主體的緊湊尺寸使這一高品質測量系統可在惡劣的工作條件下使用。



SB2G 可用于在惡劣環境下進行精確的雙軸傾角測量，每個軸都有 0 至 5 伏的輸出信號，而且不受空間限制，因此絕對有必要使用較小的 SB...。除了上述適用于小型 SB... 的應用外，SB2G 還特別適用于汽車溫度范圍內的精確測量，因為在汽車溫度范圍內，線性度和溫度誤差較小尤為重要。



特征：

堅固的壓鑄鋁外殼（IP65）

堅固的 3.2 毫米基板四點安裝，無扭力

集成電壓標準化放大器，可輸出 0 至 5 伏信號

復雜的溫度誤差補償

9 至 30 伏電源

SB2G 的輸出信號根據客戶規格進行校準

傳感器和電壓標準化放大器與外殼電隔離

復雜的 EMC 保護電路

高度穩定的傳感器工作電壓

提供 5V 基準電壓

動態行為可編程

工作電壓極性反接保護

抗機械過載能力強



技術參數：

連接端子 6 x 1.5mm2

電纜接頭 M12 x 1.5（金屬，帶集成夾線套）

測量范圍、分辨率等取決于所使用的 NG 傳感器

防護等級 IP65

安裝位置 壁式安裝

工作電壓 9V ... 30V

工作電流約 5 mA

標準化測量輸出電壓范圍 0.5V ... 4,5V

測量信號零電壓 2.5 伏

最大輸出電壓范圍 0.05V ... 4,95V

輸出電阻 100 歐姆

考慮到動態要求，電容信號輸出負載能力為任意值

參考輸出電壓 5V±0.005 伏（最大 0.5 毫安）

設置控制器 信號零 (2.5V)，放大

有源低通濾波器，三階，最小紋波

工作溫度 -40...+85°C
