dickow側流道泵SCM – PN40用于液化石油氣冷凝水生產

dickow側流道泵SCM – PN40用于液化石油氣

dickow公司簡介

DICKOW企業始于 1910 年，最初是一家安裝公司，從生產農業用牛水盆發展成為一家生產特種泵的高科技公司。

如今，我們在總部擁有 200 多名員工，為世界各地的客戶提供產品。

描述

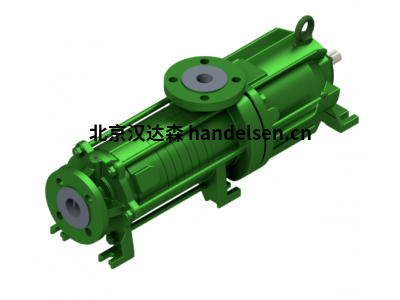

SCM型為單級或多級自吸臥式側流道泵。除了自吸能力外，側流道泵還具有壓力系數高的優勢，在相對較高的壓

力水平下促進小流量，比普通離心泵更經濟地工作。

由于采用軸向吸入口和上游徑向葉輪，SCM型實現了低NPSH值。臺階通過帶腔的O形圈與大氣隔離。泵軸的軸

承采用碳化硅滑動軸承，在驅動側布置有油脂潤滑的滾子軸承。

該泵具有永磁聯軸器，安全殼將流體密封到外部。內部循環電流消散渦流損耗產生的熱量。

應用

液化石油氣

冷凝水生產

設計

SCM泵是單級或多級、側流泵，采用重型設計帶有端吸和垂直排放法蘭。法蘭和套管的工作壓力為40bar。

安全殼的尺寸是根據工作壓力確定的。泵軸通過永磁聯軸器驅動。靜態安全殼形成一個封閉系統，液體端部密封。

技術數據

最大 Q 值：32 m³/h

最大高度：600 m

工作壓力：40 bar

溫度：180°C

最大轉速：1750 min−1

墊片/機械密封：磁力聯軸器

安裝方式：臥式

自吸：是

軸承：滾動軸承、滑動軸承

潤滑：潤滑脂

材料：雙相鋼、鎳基鋼、奧氏體鋼

標準：ISO 15783

防爆等級：2 類 / 1 區

工業領域

石油與天然氣

船舶技術/船舶

儲罐/油庫

化學

加油和航空

可再生能源/環境技術

近海

工業加熱系統/熱載體

石油化學
