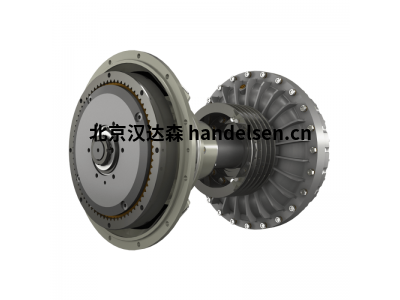

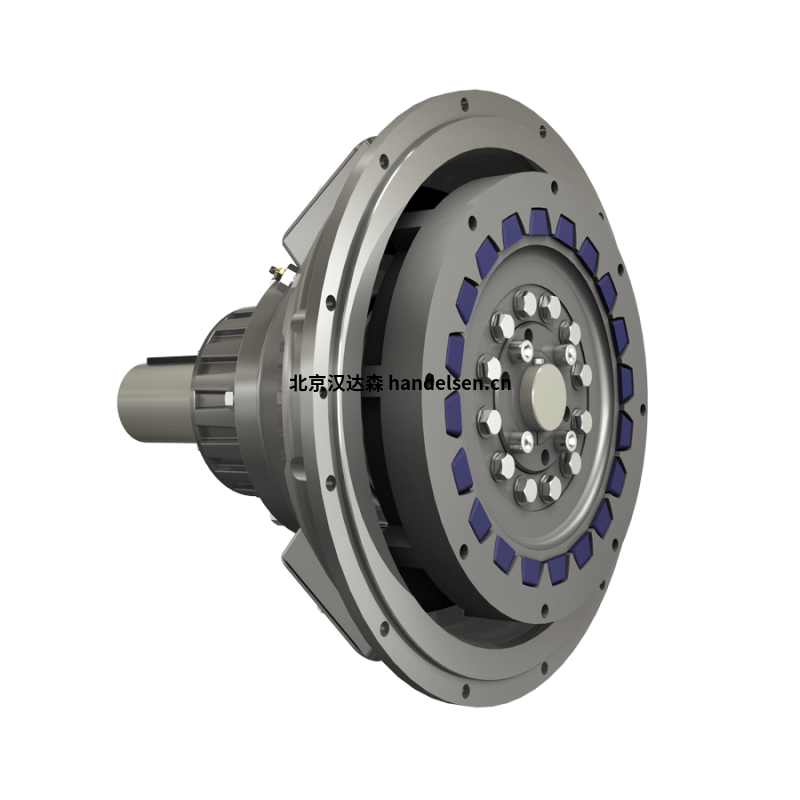

Transfluid偶合器負載力矩增加時滑差率也增加
輸出轉速降低速度的變化可以由傳感器測量并向速度控制器發送一脈沖序列。
如果轉速低于控制器的設定值(見圖表)，內部繼電器發出信號。
該裝置有一個死區定時器“TC”(1~120秒)，可避免起動期間報
警；還有一個延遲定時器“T”(1~30秒)，防止力矩突然變化時
繼電器切換。
該裝置還可提供與速度成比例的模擬電壓輸出信號 (0~10V)，提
供給儀表顯示或信號轉換器 (4~20mA)。
標準供電電壓是230 V ac，也可根據要求提供115 V ac，24 V ac
或24 V dc，訂貨時須注明。
可提供防爆型號。
控制面板 (圖7)
TC 起動死區
可調整螺絲設定至120秒。
DS 速度范圍調整
可編程DIP開關 (5位)，選擇繼電器狀態，接近開關類型，復位
系統，加速或減速。8位可編程速度DIP開關，可根據具體應用
選擇最適合的速度范圍。
SV 速度設定
可調整螺絲對應數字0至10，10對應DIP開關的全范圍。
R 復位
通過按鈕R可現場手動復位，或連接常開端子2-13實現遠程
復位。
SS 超速指示
(紅燈) 燈亮表示達到設定值。
A 報警燈
(紅燈) 燈亮報警，內部繼電器閉合。
E 裝置待命
(黃燈) 燈亮表示裝置待命。
T 延遲時間
可調整螺絲至30秒。
ON 電源指示
(綠燈) 燈亮表示裝置已供電。
