PFLITSCH電纜穿芯UNI FLANGE HD安全方便地插入預裝電纜

PFLITSCH電纜穿芯UNI FLANGE HD

什么是電纜穿芯？

PFLITSCH 電纜穿芯用于將大量預組裝和非組裝電纜以及氣動和液壓電纜插入控制柜，以及外殼和機器中。

同時，它們確保了安全的密封和應力消除。由于封裝密度高，即使在狹小的安裝空間內也可以插入大量電線和電纜。

電纜穿芯的尺寸和尺寸是專門針對控制柜和外殼的所有常見標準開孔尺寸和鉆孔模式而設計的，以大大簡化安裝。

另一個優點是每個開孔尺寸只需要一個電纜引入框架。

說明

UNI 法蘭的兩件式框架板可以很容易地插入 24 針矩形連接器的 112 mm x 36 mm 鈑金開孔中，

以插入預組裝的電纜并牢固密封。

UNI法蘭是基于電纜密封套密封原理的可分離法蘭解決方案。UNI密封系統的特性與可分離的框架板和

可分離的壓力螺釘的優點相結合。

優勢

安全方便地插入預裝電纜

三個集成電纜接頭，用于 100 多種不同的密封插件

適用于橫截面為 2.0 mm 至 20.5 mm 的電纜，也適用于扁平電纜和特殊電纜

防護等級 IP 66,4 類或 4x 類

高于平均水平的應力消除值，符合 EN 62444 A 級標準

環境溫度范圍：–20 °C 至 +80 °C

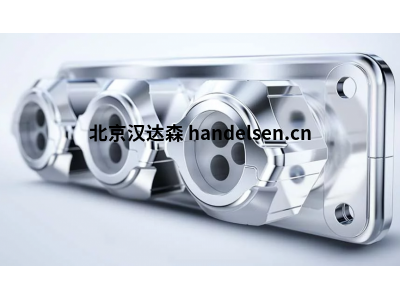

UNI FLANGE HD （重型）

材料：壓鑄鋅，適用于惡劣的工業環境

螺紋：公制三個集成的可分離電纜接頭

尺寸：149 mm x 50 mm（寬 x 高）

扳手尺寸：SWxE 36 mm x 40 mm

密封插件：TPE-V、T80s

密封插件尺寸：M25

電纜橫截面：2.0 mm 至 20.5 mm

防護等級：IP 66,4 型

溫度范圍：-20 °C 至 +80 °C
