Stuwe 收縮盤，聯軸器提供高達 18,000,000 Nm 的可靠扭矩傳遞



公司簡介：



自 1948 年以來，Stüwe GmbH und Co.KG 一直是驅動技術機器部件的知名制造商。生產重點是用于各種應用的摩擦軸-輪轂連接。產品范圍包括制動器、制動盤、軸螺母、轉子鎖和停止-轉向-塊系統。我們的產品在哈廷根（魯爾區）制造，并在世界各地使用。除了高質量和具有成本效益的批量生產外，我們還為客戶開發個性化應用，客戶受益于我們合格且積極進取的內部設計部門。



Stüwe 摩擦連接

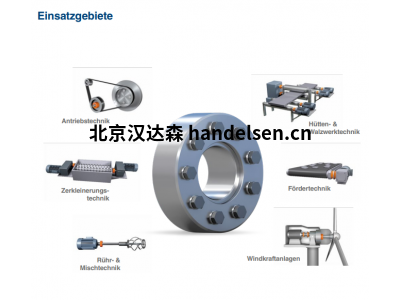

Stüwe 摩擦連接提供高達 18,000,000 Nm 的可靠扭矩傳遞，可用于幾乎所有動力總成和許多其他應用的廣泛應用。



產品：



收縮盤 - 機械：HSD

熱縮盤 - 液壓：HYD

收縮盤 - 共享：SDG

外部夾緊裝置：AS

聯軸器：WK / WKL

法蘭聯軸器：FKH / FKHA / FKHYD

PTO軸連接法蘭：GF

內部夾緊裝置：IS



詳細介紹；



1.收縮盤 - 機械：HSD

HSD型收縮盤是一種可拆卸的機器元件，用于將空心軸與軸連接起來。熱縮接頭是一種免維護連接，由于采用壓配合而具有抗污性，可以以多種方式使用。HSD 型是風力渦輪機驅動器、包裝機或行李分揀系統中軸和輪轂的高性?xún)r(jià)比組合。



2.熱縮盤 - 液壓：HYD

HYD型液壓熱縮盤的原理與HSD型機械熱縮盤相同。由于采用液壓張緊，與機械式 HSD 相比，組裝和拆卸所需的時間僅為一小部分。



3.收縮盤 - 共享：SDG

SDG型收縮盤是一種由四部分組成的收縮盤，用于節省空間的圓盤形部件的收縮，例如齒輪。SDG 型的變體是兩部分式收縮盤型 SDGH。這通常用于較小的安裝空間。



4.外部夾緊裝置：AS

AS型外部夾緊套件可用于將制動盤、滑輪或皮帶輪等圓盤形附件連接到軸上。聯軸器的緊固也是一個應用領域。在標準產品系列中，區分了四種設計，以便給出最大的差異，以找到理想的連接。



5.聯軸器：WK / WKL

WK 和 WKL 聯軸器適用于需要在兩個自由軸端之間輕松實現安全、剛性連接的場合。聯軸器適用于具有相同或不同軸徑的軸。對于軸跟之間的軸向距離較大，可使用 WKL 型聯軸器。



6.法蘭聯軸器：FKH / FKHA / FKHYD

STÜWE的法蘭聯軸器將摩擦軸-輪轂連接的優點與法蘭的優點相結合：



安全傳遞最高力和扭矩，

-高動態載荷傳遞 /

-輕松快速地組裝和拆卸連接件和

-法蘭部件（例如齒輪箱）的徑向插入和拆卸，無需軸向位移。

FKH型法蘭聯軸器由兩半法蘭組成。它用于兩個波浪的剛性連接。如果只需要一半的法蘭，STÜWE提供FKHA型法蘭聯軸器。FKHYD型法蘭聯軸器是液壓張緊的法蘭聯軸器。液壓法蘭聯軸器將裝配時間降至最低。



7.PTO軸連接法蘭：GF

GF型萬向軸連接法蘭適用于標準驅動軸與圓柱軸的連接。它的特點是最佳的動力傳輸，安裝簡單快捷，以及在扭矩變化或沖擊時的安全連接。

根據要求，STÜWE還可以生產偏離標準的連接尺寸。



8.內部夾緊裝置：IS

通過內部夾緊裝置，各種輪轂都可以連接到市售的軸上。每種類型都具有以下優點：自定心、自鎖錐角、由于預定心而增加的同心度。



Stuwe 收縮盤，聯軸器提供高達 18,000,000 Nm 的可靠扭矩傳遞
