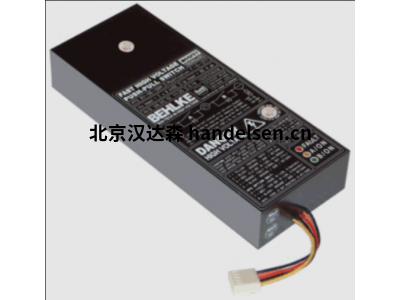

behlke推挽式高壓開關HTS 301-03-GSM

標準系列

最好用于更高的開關 低容性負載下的頻率。

● 半橋配置中的高壓推挽開關

● 兩條開關路徑，可實現快速上升 和下降時間

● 安全 由于無源開關路徑鎖定而運行，

● 無交叉電流

● 非常適合將高壓方波脈沖精確轉換為電容 負載

● 否 需工作電阻

● 否 大型高壓輸入儲能電容器的必要性

注意

快速 推挽開關（半橋）對反向電流非常敏感 來自感性負載或增加的接線電感。

反向電流 可能以未定義的方式導通本征（寄生）MOSFET二極管。

這可能導致電橋開關路徑短路 災難性故障的進一步結果。請始終確保 沒有電流擺回開關的輸出端。

這應該得到驗證 通過示波器測量，最大為實際工作電壓的 10%。

 請始終連接足夠的緩沖電容器（最好是陶瓷電容器 類型）直接連接到高壓輸入并使用足夠的串聯阻尼

長輸出接線情況下的電阻器。MOSFET開關上的感性負載 始終需要快速續流二極管網絡(luò )

（串行阻斷二極管 + 并聯續流二極管）。該保護二極管網絡(luò )可以 通過BEHLKE FDA系列的單個二極管安裝在外部。

它也可以作為選件 I-FWDN 集成到開關模塊中。

技術說明

BEHLKE 推挽開關具有 極限的上升和下降時間。如果您的申請不需要完整的 開關速度

我們建議您使用限速 選項 S-TT（上升和下降時間減慢約 50%） 與輸入低通濾波器選件LP組合使用。

 這些選項有助于將 快速高壓脈沖電路（例如自振蕩或自振蕩 重新觸發）并簡化一般的EMC設計。

產品編號

型號 包含有關電壓、電流和導通行為的編碼信息。 一位數字代表電壓（以 kV 為單位），

最后一位數字代表 破折號表示 開啟行為（0 = 固定開啟時間，1 = 可變導通時間）。

破折號后的數字表示電流 以安培 x10 為單位。特殊功能由后面的字母編碼 第二個破折號。

HTS 31-03-HB-C 示例： HTS = 高壓晶體管開關，3 = 3 kV，1 = 可變導通時間，03 = 30 安培，HB = 半橋，

C = 緊湊型系列。

HTS 301-03-GSM技術參數

電壓[kV] 2 x 30

電流[A] 2 x 30

開啟電阻[Ω] 2 x 72

導通時間[ns] 150...∞

尺寸[mm3]  263 x 70 x 35

型號

HTS 31-03-GSM

HTS 41-03-GSM

HTS 41-06-GSM

HTS 61-01-GSM

HTS 61-03-GSM

HTS 81-06-GSM

HTS 111-06-GSM
