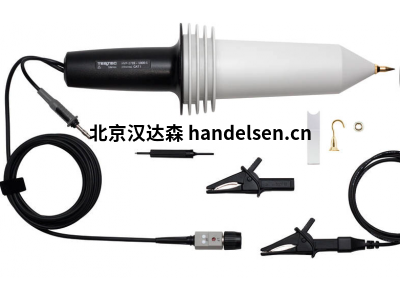

testec高壓探頭TT-HVP 2739|1000:1用于示波器

一、用于示波器

TT-HVP 08 |1000:1

衰減比 1000

準確性 直流±2 % [+5 kV]±3 % [+5 kV-8 kV]VAC ±3 % @ 1 kHz

輸入阻抗 100 MΩ，3 pF

帶寬 40兆赫（-3分貝）

上升時間 9 納秒

電纜長度 2.0 米

補償范圍 10..30 pF

最大輸入電壓 直流 8 kV，交流 6 kVrms，峰值 16 kV

尺寸（長 x 寬 x 高） 220 毫米 x 50 毫米 x 50 毫米

IEC61010-031：2015 CAT I 污染等級 2

訂單編號 15008

TT-HVP 15 B | 1000:1

衰減比 1000倍

準確性 直流電 ±6 %

輸入阻抗 100 MΩ，3 pF ±0.5 pF

帶寬 40兆赫（-3分貝）

上升時間 ≤8.8 納秒

電纜長度 2.0 米

補償范圍 15..30 pF

最大輸入電壓 直流 10 kV，交流 7 kVrms，峰值 20 kV

尺寸（長 x 寬 x 高） 350 毫米 x 75 毫米 x 75 毫米

訂單編號 15010

TT-HVP 2739|1000:1

衰減比 1000倍

準確性 直流±3 %

VAC ±6 % @ 1 kHz

輸入阻抗 900 MΩ，2 pF

帶寬 直流 50 兆赫

上升時間 1.6 納秒

電纜長度 2.0 米

補償范圍 15..35 pF

最大輸入電壓 DC+AC 峰值 39 kV，AC 27 kVrms

尺寸（長 x 寬 x 高） 320 毫米 x 80 毫米 x 80 毫米

IEC61010-031：2015 CAT I 污染等級 2

訂單編號 15014

二、萬用表

TT-HVP 40|1000:1

衰減比 x1000 @ 10 MΩ

x2000 @ 1 MΩ

輸入阻抗 1000微歐

帶寬 300赫茲（-3分貝）

電纜長度 1,0 米

最大輸入電壓 直流 40 kV，交流 28 kVrms （0..300 Hz）

Abmessungen（長 x 寬 x 高） 350 毫米 x 75 毫米 x 75 毫米

IEC61010-031：2015 CAT I 污染等級 2

訂單編號 15001

testec高壓探頭TT-HVP 2739|1000:1
