bray 30/31系列襯膠蝶閥閥桿不銹鋼莫乃爾合金K500

技術規格

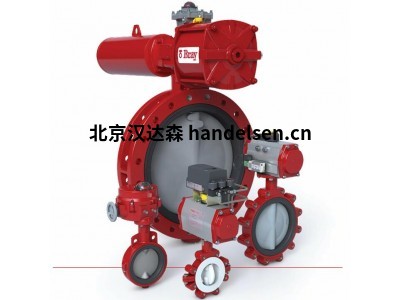

襯膠蝶閥——30/31系列

尺寸范圍

NPS 2至20 / DN 50至500

NPS 14至20 / DN 350至500

閥體材料

鑄鐵、球墨鑄鐵、碳鋼、鋁

溫度范圍

-20°F至400°F（-29°C至204°C）

閥桿材料

不銹鋼、莫乃爾合金K500

最大許用操作壓力

175 psi（12巴）

150 psi（10巴）

閥座材料

BUNA-N、EPDM、FKM、聚氨酯

密封等級

雙向氣泡級密封

閥板材料

尼龍11涂層球墨鑄鐵、鋁青銅、不銹鋼、Hastelloy®、Halar®涂層球墨鑄鐵

閥體類型

對夾、支耳

設計標準

MSS SP-67、API 609 A類

法蘭鉆孔

ASME B16.1 125級、ASME B16.5 150級、EN 1092 PN 10、16

測試標準

MSS SP-61、API 598、EN 12266-1

認證

ABS、ATEX、必維國際檢驗集團、CRN、DNV、FDA 21 CFR 177.1550、NSF 61/372、PED、PE(S)R

結構長度

MSS SP-67，API 609，A類，EN 558

應用

飲用水、廢水、海水、暖通空調

特點和優勢

博雷30系列對夾和31系列支耳型襯膠蝶閥為單體式閥體，具有高強度貫通閥桿設計，并采用內部閥板和閥桿連接。

30/31系列可在管道介質和閥桿或閥體之間實現雙向氣泡級密封關斷和隔離。

我們的30/31系列蝶閥易于實現開/關或調制功能的自動化，并有各種高品質彈性閥座和閥板材料可供選擇，適用于各種應用場合。

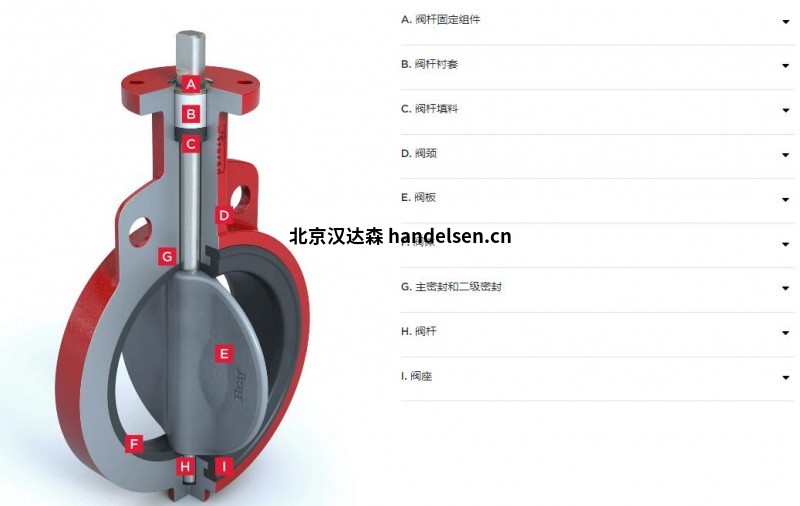

A. 閥桿固定組件

通過一個獨特的不銹鋼Spirolox®卡簧、一個止推墊圈和兩個C型環，將閥桿固定在閥體內。上述配件按標準由黃銅制造，也可根據需求提供不銹鋼材質。只需使用標準手工工具即可輕松去掉卡簧。閥桿固定組裝可防止在現場作業期間意外拆卸閥桿。

B. 閥桿襯套

非腐蝕性重型縮醛襯套可吸收執行機構的側推力。

C. 閥桿填料

雙“U”杯密封設計可進行自我調節，并提供雙向的強力密封。

D. 閥頸

加長閥頸可形成2英寸的管道隔離，便于安裝執行機構。

E. 閥板

鑄件經過球面機械加工和手工拋光，可提供氣泡級密封、最小扭矩和更長的閥座壽命。

F. 閥體

單體式對夾或支耳結構。采用聚酯涂層，具有優異的耐腐蝕性。另有尼龍11涂層可供選擇。

G. 主密封和二級密封

這些閥桿填料可以防止管道介質接觸到閥桿或閥體。主密封是通過與閥板轂的模壓閥座平板進行干擾擬合來實現的。二次密封則是通過比閥座閥桿洞直徑更大的閥桿直徑來實現。

H. 閥桿

采用精密的雙“D”形閥板與閥桿連接來驅動閥板，而無需使用螺釘或銷釘。以精密公差雙“D”形式連接驅動閥門閥板是博雷閥門的獨特設計。只需將閥桿抽出閥板即可拆卸博雷閥桿。

I. 閥座

博雷舌槽粘接式閥座設計可降低扭矩，將流體介質完全與閥體隔離開。該閥座還配備模壓O型圈，無需配備法蘭墊片。

襯膠蝶閥

30/31系列

尺寸范圍

NPS 2至20 / DN 50至500

NPS 14至20 / DN 350至500

溫度范圍

-20°F至400°F（-29°C至204°C）

最大許用操作壓力

175 psi（12巴）

150 psi（10巴）
