Schubert & Salzer 滑動閘閥，具有緊湊、輕便且高精度等特點



品牌簡介：



Schubert & Salzer Control Systems GmbH 是一家總部位于德國的公司，專注于設計、開發和生產高品質的過程控制系統和解決方案。該公司成立于 1948 年，擁有超過 70 年的經驗，在全球范圍內為各種行業提供量身定制的解決方案。

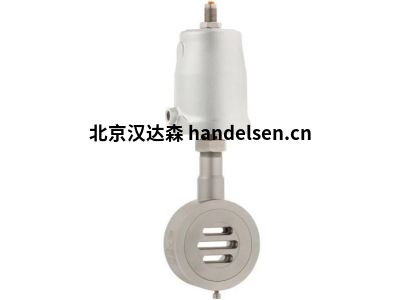

Schubert & Salzer 滑動閘閥

規則可以如此簡單......40 多年前，Schubert & Salzer Control Systems 在控制閥領域開辟了新天地：我們開發了滑式澆口控制閥，這是一種緊湊、輕便且高精度的閥門。它的工作原理已經激發了萊昂納多·達·芬奇的靈感。時至今日，它仍滿足對控制閥的最高要求。



我們的滑動閘閥類別一覽；



1.隔膜驅動，帶隔膜執行器的滑動閘閥。

2.活塞驅動，帶活塞驅動的滑動閘閥。

3.電機驅動，帶電動機驅動的滑動閘閥

4.減壓閥，帶壓力調節器的滑動閘閥。

5.手動驅動，帶手動驅動的滑動閘閥。

6.調整面板，滑動滑動調整面板



滑閘閥的設計原理

滑動閘閥的特點是功能單元的特殊節流閥，該閥門僅由兩個相互滑動并相互密封的開槽盤組成。一個密封墊圈垂直于殼體內的流動方向固定，具有一定數量的橫向槽。具有相同槽布置的第二個旋轉對齊的圓盤垂直于其移動，從而改變流動橫截面。施加的壓差將活動圓盤壓在固定圓盤上。



滑動閘閥的優點；



-驅動力小、設計緊湊、重量輕

-使用壽命長，磨損小，運行成本低

-高動態精確控制

-開關性能高，開關時間極短

-K-VS值高，易于更換

-低噪音和抗氣蝕

-高密封性，低泄漏，得益于功能原理

-組裝簡單，組裝維修方便

-降低能耗，降低絕緣損耗



產品詳細介紹；



① 隔膜驅動

低摩擦和加強膜片驅動器以其高控制質量和長使用壽命給人留下深刻印象。堅固耐用的扁平隔膜在很寬的范圍內具有機械和熱彈性，可實現數百萬次開關變化。



② 活塞驅動

滑動閘閥與活塞執行器的組合，由于體積小，可實現非常緊湊的系統安裝。這些堅固耐用的大容量執行器為活塞驅動滑動閘閥的最佳性?xún)r(jià)比奠定了基礎。



③ 電機驅動

電機驅動的滑動閘閥是氣動閥的有趣替代品，因為它們的安裝成本低。低沖程和專為速度和精度而調整的電機之間的相互作用導致了電機驅動滑閥的廣泛應用。



④ 減壓閥

滑閥減壓閥由自身介質控制或以壓縮空氣作為輔助能量，非常適合用作輸送口或減壓器。功能閥設計便于安裝和調試滑式澆口減壓閥。



⑤ 手動驅動

滑動閘閥具有可微調的手動驅動和不上升的主軸，特別適用于精確的手動控制或純關閉任務。



⑥ GS調節板

無級調節孔口，用于精確調節定義的流量。



• 安裝時可無級調節 • 帶安全裝置

的手動調節 • 最佳密封 • 定義特性曲線 • 停在終端位置

• 節省空間的中間法蘭設計

• 重量

• 低噪音運行，極輕

• 對氣蝕不敏感



型號示例：

8020

8021

8023

8024

8026

8028

8621

8040

8041

8043

8044

8030

8035

8036

8037

8038

8230

8231

8638
