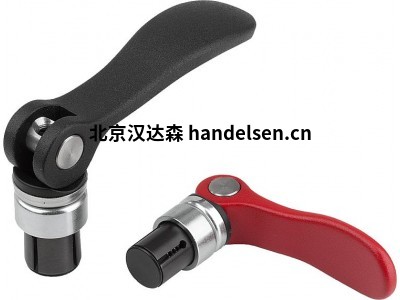

KIPP K1500心軸夾頭夾緊系統鋼制帶凸輪桿藍色鈍化墊圈

鑄鋁

鑄鋁凸輪桿重量輕、強度高，手柄涂有粉末涂層，經久耐用，美觀大方。有紅色和黑色可供選擇。

塑料

玻璃纖維增強塑料增強了凸輪桿的強度和韌性。有紅色或黑色可供選擇。

產品描述

利用這種獲得專利的夾緊系統，無需工具即可通過外形配合將兩個部件定位，然后通過摩擦連接將其夾緊在一起。夾緊范圍和夾緊力均可調節。

材料

手柄，鑄鋁，EN AC-46200。

止推墊圈，玻璃纖維增強 PA 66 GF 35 X 塑料。

不銹鋼鉸鏈銷。

拉桿、墊圈、夾頭、碟形彈簧，鋼質。

型號：

精細結構粉末涂層握把，黑色或紅色 RAL 3003。

止推墊圈，黑色。

藍色鈍化墊圈。

拉桿和夾頭黑色氧化處理。

注意事項

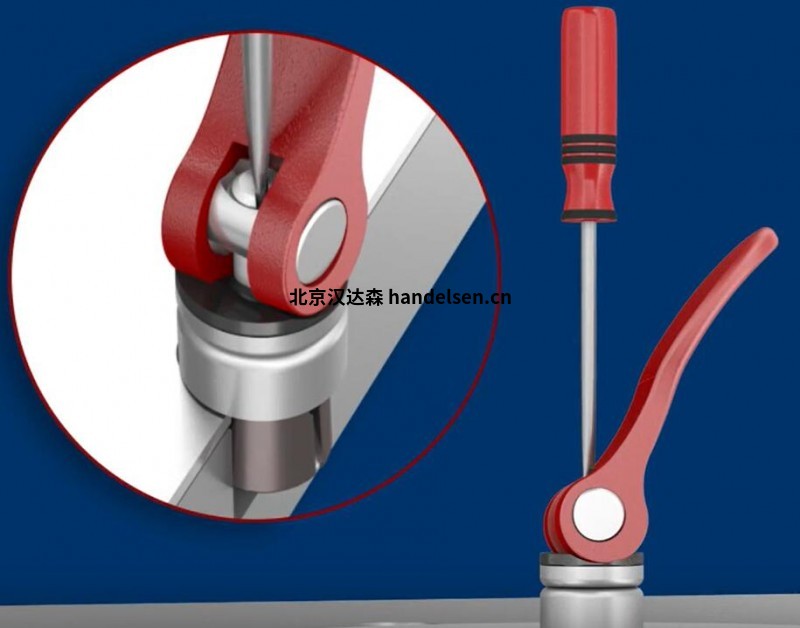

當夾頭在孔中定位時，建議凸輪桿處于垂直位置。

夾緊系統的功能在公差為 H7 的孔中進行了測試。所有夾緊力值均為指導值，不含安全系數。

用戶必須自行檢查是否適合相關應用。

優點

無需工具即可將兩個組件連接在一起。在夾緊狀態下，兩個部件可以完美地固定在一起。緊湊的設計意味著帶凸輪桿的心軸夾頭甚至可以用于盲孔。對孔的尺寸沒有特殊要求。此外，表面和設計也無需具備任何特殊屬性。

功能原理：

夾緊系統在打開狀態下插入孔中。在鎖緊過程開始時，芯軸夾頭膨脹并夾緊下部組件。在鎖緊過程結束時，集成的碟形彈簧組件會(huì )產生一個正向的向下力，將兩個部件相互夾緊。

參考圖紙：

1) 已啟動

2) 無驅動

特殊功能：

RoHS

K1500

心軸夾頭，鋼制，帶凸輪桿

手柄材料

鋼制

KIPP 鋼制凸輪桿以更經濟的價格提供了全金屬手柄的耐用性。適用于工件夾持和其他防水及戶外環境的應用。

不銹鋼

不銹鋼凸輪桿非常適合食品加工、醫療設備和戶外機械等具有挑戰性的應用。
