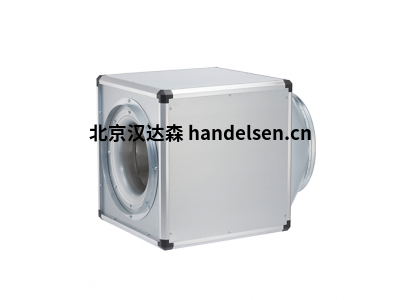

Helios箱式風扇GBD 630/4/4輸送大體積流量

Helios箱式風扇

Helios箱式風扇是真正的多功能人才，可在廣泛的應用中提供幾乎無限的靈活性。

其中包括 GigaBox 離心風機、MegaBox 離心風機和室外空氣箱。所有型號的特點是設計緊湊，

附件易于安裝，可以隨時根據項目的結構條件進行最佳調整。

GigaBox箱式風扇

多功能Helios GigaBox適用于在通風系統中輸送中大容量流量，以對抗高阻力。

緊湊的框架結構和易于安裝的附件允許通過簡單地移動外殼面板來適應結構條件。還提供EC驅動技術，以實現高效率。

優勢

用于輸送中到大體積流量的多功能風扇箱

緊湊的Helios GigaBox是真正的全能型產品，在廣泛的應用中提供了幾乎無限的靈活性。

緊湊的框架結構和易于安裝的附件，可最佳地適應結構條件。

由于有五個可能的吹出方向，可實現任意設置。

可選配 EC 驅動技術，實現更節能的使用。

標配起重機吊鉤，安裝方便。

運行極其安靜。

性能

立方體通風箱，壓力側和吸氣側帶有低損耗管道連接噴嘴，包括可防止結構噪聲的柔性套管和可變可用的外殼面板，

以最佳地適應結構條件。標配起重機吊鉤，易于定位。 由空心鋁型材制成的自支撐外殼框架結構。

雙層，20毫米厚的側板，由鍍鋅鋼板制成，隔音和隔熱，襯里有不燃礦棉。

外殼面板可以用防風雨格柵和冷凝水盤等附件代替。其他配件、壁掛支架和防風雨屋頂可以根據需要安裝在內部和外部。

 高性能徑向葉輪，帶后彎鋁葉片，直接驅動。通過動態平衡與電機一起實現無振動運行，

符合 DIN ISO 1940 T.1 質量等級 6.3 由三相外轉子電機驅動，星形/三角形雙速電路，封閉式免維護設計，降壓調速，

或采用Helios變頻器控制，帶全極正弦波濾波器，接線端子上內置熱觸點引出，密封，低噪音滾珠軸承，長期潤滑。

與設備中集成的接線盒的電源連接 （IP54）。

規格

商品編號05523

項目類型： GBD 630/4/4型

氣流自由吹氣： 14430 立方米/小時

最大空氣噪聲 （LWA）： 88分貝（A）

操縱： 變壓器 / 電氣 / 變頻器

額定轉速： 1130 / 1380 分鐘-1

極數： 4 / 4

電壓： 400 / 400 V ， 3 相 ， 50 Hz

電力不受管制： 4.1 / 6.2 安培

額定功率： 2.4 / 3.45 千瓦

血型。輸送機溫度調節： 60°攝氏度

血型。輸送機溫度不受調節： 60°攝氏度

隔音：

防護等級 IP： 54

絕緣等級： F

連接 DN： 630 毫米

重量： 105 千克

接線圖編號： 867
