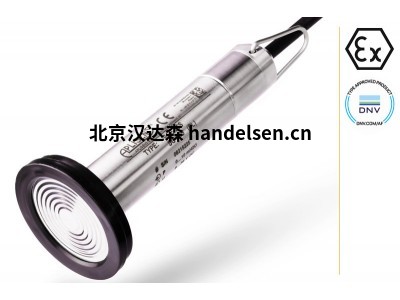

Aplisens智能壓力變送器APC-2000ALW

田永福 QQ：2850590589   手機：15201542839 電話：010-64717020-122 傳真：010-84786709-666 郵件：sales3@handelsen.cn

4…20mA、0…20mA或0…5mA輸出信號+ HART協議

帶背光的顯示器

使用本地面板鍵可編程范圍、零點漂移、特性和阻尼比

精確度0.075%(根據要求為0.05%)

鍍金隔膜(Au)

Aplisens帶距離分隔器的變送器安裝說明

只能在安裝前不久拆除分離器隔膜的保護。變送器-分離器系統中測壓液柱的靜水壓力可能導致測量值顯示不正確。安裝后，變送器必須進行壓力復位。不要用堅硬或尖銳的物體清潔或觸摸隔膜。帶壓力變送器的分離器形成了一個封閉的、校準的系統，充滿了壓力表流體。用計量流體填充裝置的開口是密封的，不得打開。選擇安裝位置時，有必要確保充分消除毛細管張緊以避免過度彎曲。密封件的不正確安裝可能會(huì )導致不正確的測量指示。選擇正確的密封尺寸時，必須特別注意。作為標準，分離器不提供墊圈。

電纜聯接

為了正確連接電纜，應執行以下步驟:

在連接變送器電纜之前，斷開供電電纜線路的電源；

擰開變送器主體的后蓋，以接近電源連接器；

將電纜穿過電纜壓蓋；

根據下圖連接變送器，注意正確擰緊

將導體芯固定到端子的螺栓；

檢查HART本地通信跳線的正確安裝；

擰緊變送器主體的后蓋；

在閥體內留出一小段電纜間隙，擰緊壓蓋螺母，使壓蓋

密封件夾在電力電纜上。

變送器的電氣連接
