SEIKA加速度傳感器高過載電阻加速度計DBK系列

孫 QQ：2335451726   手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn

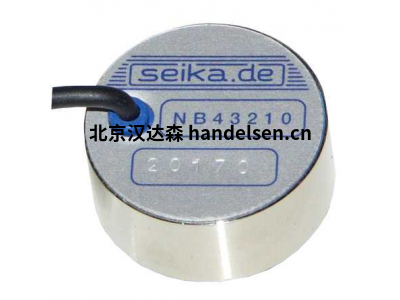

SEIKA BDK 3，SEIKA  BDK 10，SEIKA  BDK 100

SEIKA 高過載電阻加速度計 帶有集成電子元件，SEIKA 用于動態測量 頻率范圍為 1Hz 至 幾千赫

SEIKA 特征

非常高 抗過載

感覺遲鈍的 受到磁場和電場的干擾

倍數 外殼選擇

重量 輕

線性 頻率響應，在 截止頻率上限

低 非線性

小下部 截止頻率

高 信噪比

密封 密封的

低 橫向靈敏度

高 長期穩定性

綜合 傳感器電子元件

低輸出 阻抗

長 連接線可能

描述

動態 加速度計 BDK3、BDK10 和 BDK100 是電容彈簧質量 帶有集成傳感器電子元件的加速度計。共振峰 通過主變壓器中的動態氣體阻尼最小化。

傳感器電子元件只需要最小的功率，并且 與容性初級變壓器結合表征 通過低誤差和高長期穩定性。

應用

加速度計 BDK3、BDK10 和 BDK100 用于需要高 抗過載，長期穩定性高，小而低 截止頻率高，重量輕，功耗低。 典型應用包括：

測量 用于加工的車輛、機械、建筑物和工廠 控制和錯誤診斷

地震的 測量

振動 測量

安全 工程

動態 測量位置和速度

專門的 規格

類型 BDK3 BDK10 BDK100

測量范圍 ±3g（約±30米/秒2）——±10g（約±100米/秒2）——±100g（約±1000米/秒2）

分辨率 <10-3克——<5·10-3克——<5·10-2克

頻率范圍 1....300赫茲——1....800赫茲——1....1500赫茲

Ub = 5V 時的靈敏度 約150mV/g——約60mV——g約15mV/g

靈敏度的溫度漂移 <+6·10-2 % / K

零點溫度漂移 <0.1毫伏/千米

零點偏移 （2.5±0.1）伏特 - 通常： 0.5Ub±4%

輸出阻抗 約 100 歐姆

線性偏差 <1%

橫向靈敏度 <1%

方向上的機械過載阻力 測量數量 約10 000g（約100 000m/s2） !

標稱電源電壓（穩壓） UbN = 5V

允許的電源電壓范圍 Ubz=2V ...16

Ub = 5V 時消耗的電流 約 2mA

防護等級 IP65 防護等級

工作溫度 -40°C ... +85°C

儲存溫度 -45°C ... +90°C

不銹鋼外殼中的重量 無電纜螺紋 約 17克

重量在小型外殼中，不帶電纜 約 7 克

標準電氣連接 3.高度靈活， 顏色編碼線 ø1mm 長度約 18 厘米（特殊 長度可應要求提供）

替代電氣連接 傳感器采用不銹鋼外殼 0.5m 堅固、靈活、屏蔽 電纜，2 根電線 + 屏蔽層，ø2.1mm（特殊長度 請求）
