smw手動卡盤HGN-260-81最大夾緊力130kN提供各種系列

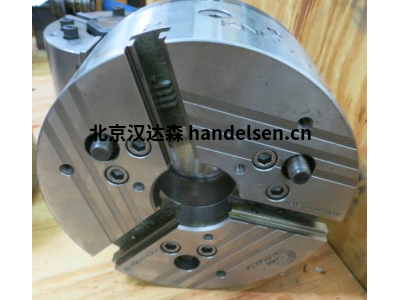

smw手動卡盤HGN-260-81最大夾緊力130kN

特點

HG-N：交叉偏置

鉗口系統 SMW

手動卡盤 Ø 160 - 630 mm

帶直通式 – 快速更換顎口

3 個鉗口

優勢

楔桿驅動確保最高精度、同心度和重復夾緊精度以及最大夾緊力

安全性-鉗口切口-帶顎板安全裝置

SMW 卡爪系統

指示銷用于可用鉗口行程

卡盤體經插入和 淬火，以獲得最大的穩定性、 精度和耐用性

HGN-260-81技術參數

尺寸 Z220

振動直徑 300

基爪齒距 5.5

偏置基爪 33

有效行程/鉗口 7.4mm

最大夾緊力 130kN

最大扭矩 Md 160Nm

速度 4200  min-1

無卡爪時的質量 32kg

質量慣性矩 0.25 kg·m²

型號

HG-N 160-46

HG-N 210-60

HG-N 260-81

HG-N 315-102

HG-N 400-128

HG-N 500-165

HG-N 630-254

潤滑脂

含量 500 克編號 016440

罐裝 1000 克編號 011881

專為手動和力壓襯墊潤滑而設計

高粘接強度

使用冷卻潤滑乳液時耐洗性高

高承載能力

低摩擦系數

防止焊接銹蝕

潤滑套編號083726供應范圍

油脂壓機

1個靈活適配器用于錐形潤滑片

1個電源潤滑片適配器

smw手動卡盤HGN-260-81最大夾緊力130kN
