德國 R+W聯軸器 BK7系列 帶有錐形夾緊元件的膨脹軸

公司簡介：

     R+W Antriebselemente GmbH是一家總部位于德國巴登符騰堡州奧特林根的公司，主要從事高性能聯軸器和扭矩限制器的設計與制造。該公司成立于1990年，擁有著長期的工程經驗，產品廣泛應用于機械工程、航空航天、食品加工、醫療設備等領域。R+W公司的產品以其高質量、可靠性和創(chuàng )新而聞名，為客戶提供定制化的解決方案，并在全球范圍內銷售和服務。

一 R+W精密聯軸器

R+W 可以為幾乎任何應用提供解決方案，協調對運動傳遞中高速和高精度的要求。在使用 R+W 精密聯軸器時，公司可以保證其系統的工藝可靠性和效率。

除此之外，還有越來越緊湊的尺寸和節能的驅動組件的趨勢：特別是變速器變得越來越小，因為具有更輕組件的緊湊型機器可以節省資金。為此，與其他傳統聯軸器類型相比，使用精密聯軸器可能是有利的，部分原因是它們具有出色的扭矩密度。

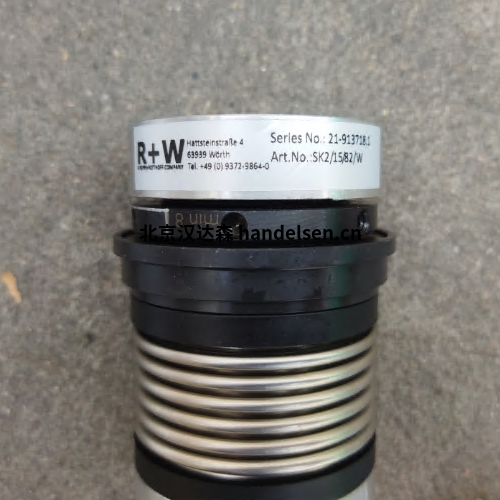

BK7 金屬波紋管聯軸器與伸縮軸



設計：一側帶有單個徑向夾緊螺釘 ISO 4762。



?一側是帶有錐形夾緊元件的膨脹軸。



溫度范圍：-30° C 至 +100° C（-22° F 至 +212° F）



背隙：由于夾鉗連接摩擦，無背隙。



使用壽命：這些聯軸器具有的使用壽命，如果不超過技術額定值，則無需維護。



公差：在輪轂/軸連接處 0.01 至 0.05 mm



材料：波紋管由高度靈活的高級不銹鋼制成



膨脹輪轂和錐體（鋼）



短暫超載：可接受高達值的 1.5 倍。



速度：高達 10,000 rpm，超過 10,000 rpm 提供精細平衡版本。



定制設計：可根據要求提供具有不同公差、鍵槽、非標準材料、波紋管和 ATEX 設計的定制設計。



BK7型波紋管聯軸器的特性：



緊湊的設計，節省空間的同時節省成本



易于安裝



低轉動慣量



無間隙和扭轉剛性



錯位補償

部分型號



R+W BK1



R+W BK2



R+W BKH



R+W BKL



R+W BKC



R+W BKM



R+W BKS



R+W BK3



R+W SP3



R+W BK4



R+W BK5



R+W BK6
