INOXPA HLR衛生型凸輪轉子泵，適用于衛生等級要求嚴格的工藝和工廠



品牌介紹：



INOXPA成立于西班牙Banyoles，是一家知名且歷史悠久的商業集團，專門從事不銹鋼流體處理組件和設備的制造和銷售，食品加工，化妝品和制藥行業的工藝和服務管理。INOXPA致力于創(chuàng )新和持續改進，使其能夠在不影響其產品質量或客戶關系的情況下進入全球市場。

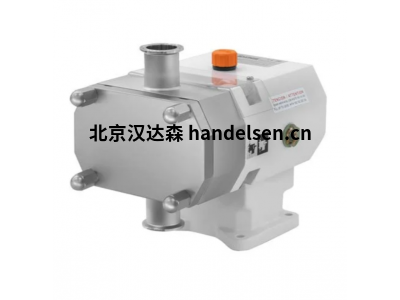

HLR 衛生型凸輪轉子泵



應用；

HLR泵是一款符合EHEDG標準設計的凸輪轉子泵，它適用于衛生等級要求嚴格的工藝和工廠。由于低轉速運轉，該泵的特點能溫和輸送產品，同時對輸送的產品剪切力較小并無

傷害。它特別適合輸送各種不同粘度（從1到1.000.000 cP）以及含有顆粒的產品,

( 如凝乳、生物培養液等）。該泵適用于食品工藝，化妝品和制藥等工業領域。



操作原理；

HLR凸輪轉子泵基本上由兩個凸輪轉子組成，他們在腔體內同步轉動，互不接觸。

當轉子轉動時，轉子與泵腔之間的空間被產品持續地充滿，產品以恒定的流量被輸送到

出口。轉子在泵腔內的四周間隙經過校正，這確保了輸送的產品的連續性和有效性。



設計特點；



垂直支架

光軸結構

自排盡

三凸緣的轉子

衛生型轉子

內置衛生型機械密封

機封可在前端拆開，而不要打開泵腔

帶限位槽的密封件，防止死角產生

易于清洗和保養

標準接扣：卡口

EHEDG標準



材質

泵腔和轉子： AISI316L 不銹鋼

軸承支架： GG-25鑄鐵

密封墊（標準）： EPDM（符合FDA177.2600標）

機械密封（標準）: SIC/C/EPDM

內表面拋光: RA≤0.8µm

外表面處理： 亮拋



選配

機械密封：SIC/SiC， TuC/SiC

單機封帶水洗和雙機械密封

密封墊：FPM 或FFPM

兩凸緣的轉子

泄壓閥和外接旁通

加熱夾套

表面光潔度Ra≤0.5µm

水平安裝

不同形式驅動的電機及保護等級（帶變頻器的齒輪箱電機等）

衛生型設計的不銹鋼底（304）座帶減震塊，

帶推車和控制柜

連接口：卡口，DIN等

材料證書和光潔度證書

ATEX認證



技術參數



最大流量： 115 m³/h

最大壓差： 12 公斤

最大工作壓力： 16公斤

工作溫度范圍： -10ºC至+120ºC （EPDM）

 +140ºC（SIP最長30分鐘）

最大轉速： 950 rpm



型號

HLR 0-20

HLR 0-25

HLR 1-25

HLR 1-40

HLR 2-40

HLR 2-50

HLR 3-50

HLR 3-80

HLR 4-100

HLR 4-150
