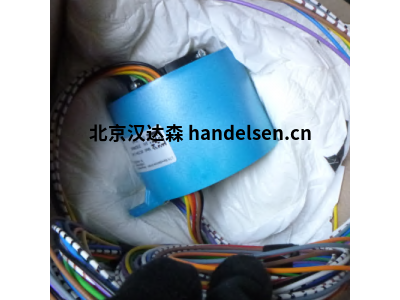

德國LTN 旋轉變壓器RE-21-1-A01用于精確的電機控制

LTN旋轉變壓器的工作原理



在光學旋轉編碼器之后，旋轉變壓器是常用的位移和角度傳感器類型。它們將轉子的角位置轉換為兩個電壓。這樣可以清楚地表示位置?，F代旋轉變壓器通常是無刷的，信息通過感應傳輸。與旋轉或增量編碼器不同，旋轉變壓器在一圈內提供信號，因此無需在開啟后進行校準。



旋轉變壓器用于開環和閉環控制任務，例如電動伺服驅動器、驅動器和帶有相互依賴電機的機器。系統的穩健性和可用性至關重要。我們的無刷旋轉變壓器運行無磨損且具有故障安全性——即使在惡劣的環境條件下（例如溫度）也是如此。



旋轉變壓器在許多應用中用于精確的電機控制。即使在最?lèi)毫拥沫h(huán)境條件下（例如，在礦井深處或國際空間站上的太空中），我們的旋轉變壓器也能無磨損地運行，并且具有故障安全功能。

RE-21-1-A01技術參數：

極對 : 1

轉化率 : 1 ±10%

輸入電流:  7 V和 5 kHz 時為 40 mA

相移:  11°+3°在7 V和 5 kHZ

準確性:  ±6'，±4' 可根據要求提供

零電壓: ≤ 30 mV

工作溫度:  -55 °C ... +155 °C

允許速度 : ≤ 20.000 轉/分

型號列表：

RE-21-1-A01

RE-21-1-A05

RE-21-3-A03

RE-21-1-K05
