德國風凱FUNKE 熱交換器，傳熱效率高，占地面積小，適用于多行業



品牌介紹：



FUNKE 成立于 1974 年，迅速成為工業管殼式換熱器領域的專家。在隨后的幾年中，該產品范圍不斷擴大，包括螺栓和釬焊版本的板式換熱器、風冷式換熱器和電油預熱器。這使得FUNKE成為世界上為數不多的擁有如此全面產品系列的制造商之一。在全球擁有 400 多名員工的子公司以及遍布全球的銷售和服務網絡(luò )，預示著 FUNKE 在國際市場上的蓬勃發展。



熱交換器

傳熱效率高，占地面積小

無論是在工業過程中，還是在可再生能源領域，在發電廠領域，還是在供暖、通風和空調系統中，FUNKE都能為幾乎所有應用提供板式換熱器的熱力學優化解決方案。



板式換熱器由一組帶有直通開口的異形板組成。板之間以 180° 角旋轉，在板的每一側形成流道。每個板都配有密封件，可以可靠地密封流向外部的流道，并將交換中涉及的兩種介質分開。



產品：

螺栓連接板式換熱器

釬焊板式換熱器

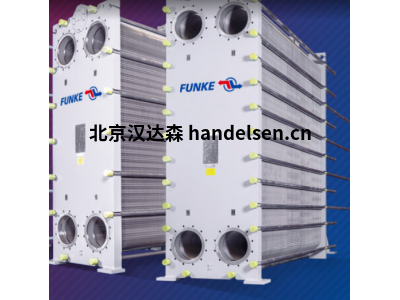

1.螺栓連接板式換熱器

螺栓板式換熱器由一包單獨的壓花傳熱板和墊圈組成。板包通過夾緊螺栓夾在硬板和松板之間的框架中，并均勻地壓在一起。它可以拆卸進行清潔和維護。也可以在以后添加更多板以獲得更高的性能。



為了覆蓋廣泛的輸出范圍，可以使用不同尺寸、不同數量的印版和印版壓花。這意味著它們也可用于嚴重污染或高粘度的介質，甚至介質之間只有很小的溫差。根據應用領域的不同，板材采用特殊設計，采用更高質量的材料，例如鈦板用于海水應用。



螺栓連接板式換熱器的優點



→得益于 OptiFlow、旁路-停止系統和最佳波系統，具有高熱性能

→設計緊湊，投資成本更低

→由于湍流的高效自清潔、光學密封識別和夾式密封的使用，易于維修和維護



螺栓連接板式換熱器系列；



① FP系列

規格



額定連接值：DN 25 - DN 500，體積流量為 0.5 m³/h - 4,500 m³/h

換熱面積/板： 0.04 - 3 m²

板數： 125 - 800

最大工作壓力： 25 bar

最高工作溫度：200°C



安全



入口和出口區域的雙重密封，以防止介質混合。



② FPDW系列

規格



額定連接值：DN 25 - DN 200，體積流量為 0.5 m³/h - 700 m³/h

換熱面積/板： 0.04 - 1 m²

板數： 150 - 700

最大工作壓力： 25 bar

最高工作溫度：200°C

安全



帶有雙板的版本，配備特殊的密封系統。



2.釬焊板式換熱器

適用于工業應用和建筑技術的通用解決方案

釬焊板式換熱器由壓花不銹鋼板制成，根據應用要求，這些板被真空焊接到銅或鎳上以形成隔爆裝置。因此，它們可以在高壓和高溫下運行，并具有緊湊設計的特點。



釬焊板式換熱器的優點



高熱效率：對角介質布線和流隙中的湍流器。

采用扁平焊接而不是點焊，負載能力高

緊湊的設計，即使對于高粘度介質，由于高傳熱性

由于端板加長，無需額外的支架即可直接連接到動力裝置



釬焊板式換熱器系列；



① TPL系列；

主要

在液壓、壓縮空氣、發動機冷卻和熱回收領域。普遍適用于各種介質。由于對角線介質路線以及流隙中的特殊湍流裝置，具有極高的傳熱性能。對于具有較高粘度的介質，高傳熱允許小尺寸和小占地面積。



規格



換熱面積/板： 0.035 - 0.286 m²

最大工作壓力： 36 bar

最高工作溫度：+200°C



② GPL / GPLK / NPL / NPLK 系列‘

主要

應用于供暖、空調、通風、發動機冷卻和熱回收領域。普遍適用于各種介質。



規格



最大工作壓力： 16 - 30 bar

最高工作溫度：+200°C

GPL / GPLK：銅板焊接

NPL / NPLK：鎳板焊接

可作為雙壁安全熱交換器使用



型號；

TPL 00-K

TPL 00-L

TPL 01-K

TPL 01-L

TPL 02-K

TPL 02-L
