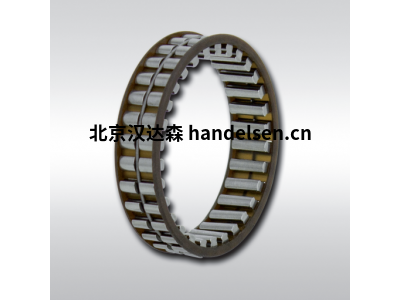

ringspann籠式飛輪E 40-11/30用于裝配具有高扭矩容量的內圈和外圈

ringspann籠式飛輪E 40-11/30用于電動車

用于裝配具有最高扭矩容量的內圈和外圈

可能的應用方式

逆止器

超速離合器

索引飛輪

特征

籠式飛輪 E 是用于安裝在客戶提供的內圈和外圈之間的鏟式飛輪。桅桿由硬化鉻鋼制成，并具有優化的幾何形狀。

籠子由塑料 （PA） 制成。額定扭矩高達 278 Nm。

優勢

最高扭矩容量;扭矩容量是拉制杯滾子離合器的三倍以上

通過優化的熔片幾何形狀，可以提高客戶提供的組件公差

特別適用于空間優化的應用，如電動自行車驅動器

客戶特定的解決方案可以在短時間內實施

安裝

保持架飛輪的橫向引導可以通過外圈上的肩部或固定在外圈上的保護

環或保護盤來實現。

將多個保持架并排布置，可提高傳遞扭矩。

保持架飛輪不是自定心的，沒有自

己的軸承支撐。內圈和外圈的中心對準必須由客戶提供。

塑料制籠子(PA)保持架飛輪的允許工作

溫度為-40 C至+140C。

履帶板必須具有以下特點

同軸度：每 10 毫米軌道寬度 ≤ 5 微米

平均峰谷高度 Rz 根據DIN 4768 :1,6 µm ≤ Rz ≤ 6,3 µm

硬度：62 ± 2 HRc

E 40-11/30技術參數

理論標稱轉矩 260Nm

現有運行時的額定扭矩 250Nm

內斜軌 40mm

外斜軌 48mm

安裝寬度 11,5 +1mm

殼體直徑 67mm

楔塊數量 30

重量 0,020kg

型號

E 14-11/16

E 24-11/24

E 25-6,3/26

E 25-11/26

E 30-6,3/30

E 30-11/20

E 30-11/26

E 34-11/33

E 35-11/28

E 40-11/30

E 45-6,3/42

E 55-6,3/46
