德國Sensor Instruments 雙通道傳感器系統 SPECTRO-2 系列



品牌簡介：

Sensor Instruments GmbH 是一家富有創(chuàng )造力和不斷擴張的公司，總部位于德國東南部美麗的巴伐利亞森林。



我們公司的重點是光傳感器。在這里，我們全心全意地投入到非常特殊的挑戰中。作為開發和生產用戶專用傳感器的專家，我們在國內和國際上都享有盛譽。

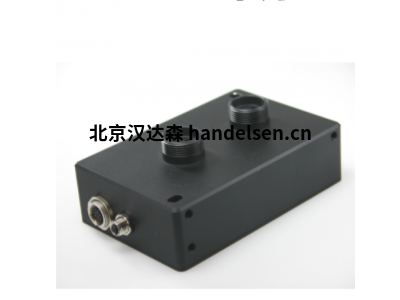

雙通道傳感器系統 SPECTRO-2 系列



適用于廣泛應用



的 2 通道傳感器系統 隨著SPECTRO-2系列的推出，對比度傳感器（SPECTRO-1系列）和顏色傳感器（SPECTRO-3系列）之間的差距已經縮小。



SPECTRO-2系統可以作為純2通道系統（一個外殼中有兩個SPECTRO-1傳感器），但也可以作為一個比較（標準化）系統，其中一個通道可以作為參考。



通過Windows®操作軟件可以使用各種評估算法，并且可以結合相應的特殊光導解決各種各樣的任務 - 這里還有各種各樣的產品可供選擇。



例如，使用BICONE光導可以實現高精度、節省空間的距離測量，適用于危險區域（使用石英纖維光導和UV LED在玻璃表面進行距離測量等）。



此外，通過比較兩個紅外波長范圍，可以控制紡織和紙網、木材、磚塊、陶瓷和其他建筑材料等物體中的含水量。此外，適用于此任務的光導可用于檢測移動物體的不均勻性（例如金屬條上的顫動痕跡或缺陷）。



發射器和接收器側的波長范圍從 UVC 范圍（約 250 nm）到 IR 范圍（高達約 2000 nm）。



我們也很樂(lè )意滿足您的特定需求，因為該系統在軟件和硬件方面都具有靈活性。





? 類型選擇



–光譜-2-FIO-（IR1/IR）/（IR1/IR）

發射器通道 0：IR LED（860nm）/接收器通道 0：IR（730nm ...1100nm）

發射器通道 1：IR LED （860nm） / 接收器通道 1：IR （730nm ...1100nm）



•使用BICONE光導進行強度無關的距離測量，兩個通道的標準化對比度比較，2通道對比度控制，同時測量透射光和90°方法的濁度

•提供不同的評估模式（與相應的光導結合使用）：距離測量 （BICONE）、濕度測量 （HYGRO-METRY）、對比度比較控制 （NORM）、2 通道對比度控制、...



–光譜-2-FIO-（IR2/IR）/（IR3/IR）

發射器通道 0：紅外 LED（950nm）/接收器通道 0：紅外（900nm ...1700nm）

發射器通道 1：IR LED （1450nm） / 接收器通道 1：IR （900nm ...1700納米）



•檢測不同物料的含水量

•評估模式：濕度測量（HYGROMETRY）



–光譜-2-FIO-（UV/VIS）/（UV/VIS）

發射器通道 0：UV LED （375nm） / 接收器通道 0：可見光 （475nm ...1000nm）

發射器通道 1：UV LED （375nm） / 接收器通道 1：可見光 （475nm ...1000nm）



•適用于熒光物質的檢測

•提供不同的評估模式（與相應的光導結合使用）：對比度比較控制 （NORM）、2 通道對比度控制......



–光譜-2-FIO-（UVC/UV）/（UVC/UV）

發射器通道 0：UV LED （280nm） / 接收器通道 0：UV （190nm ...400nm）

發射器通道 1：UV LED （280nm） / 接收器通道 1：UV （190nm ...400nm）



•光學透明物體（在可見光譜范圍內）的距離測量，如玻璃、有機玻璃、各種液體

•提供不同的評估模式（與相應的光導結合使用）：距離測量 （BICONE）、對比度比較控制 （NORM）、2 通道對比度控制......



–SPECTRO-2-FIO-（VIS/VIS）/（VIS/VIS）

發射器通道 0：可見光（白光）/接收器通道 0：可見光（400nm ...1000nm）

發射器通道 1：VIS（白光）/接收器通道 1：可見光（400nm ...1000nm）

•使用BICONE光導進行距離測量，標準化對比度測量，2通道對比度控制

•提供不同的評估模式（與相應的光導結合使用）：距離測量 （BICONE）、對比度比較控制 （NORM）、2 通道對比度控制......



測量原理 SPECTRO-2 with SPECTRO2-Scope（Windows® PC 軟件）



SPECTRO-2系列傳感器采用雙通道設計。這意味著它們記錄來自?xún)蓚€(gè)接收器的模擬信號并對其進行評估。還提供兩個獨立可調的傳輸源。各種光源，如白光、紫外光或紅外光可以作為發射器。接收器適用于發射器。



評估信號通過電壓輸出或電流輸出輸出。借助軟件，可以為模擬信號選擇不同的評估模式。根據評估模式，輸出信號的狀態通過 2 個數字輸出輸出。數字輸入允許對傳感器進行外部“示教”。另一個輸入允許模擬輸出信號“凍結”在正輸入邊沿上。



使用SPECTRO-2傳感器采集信號非常靈活。傳感器可以在交替光模式（交流模式）下操作。在這里，傳感器不受外來光的影響。也可以設置直流模式。在這里，傳感器速度非?？?。OFF功能關閉傳感器上的集成光源并切換到直流模式，然后傳感器可以檢測到所謂的“自照明器”。集成光源的無級可變調節以及接收器信號的可選放大和 INTEGRAL 功能使傳感器幾乎可以調整到任何表面或任何“自照光器”。



微控制器提供模擬信號的 12 位模數轉換，允許記錄和評估信號。此外，SPECTRO-2傳感器還為智能信號處理提供了多種選擇，例如污染補償。



參數和測量值可以通過 RS232 或以太網（借助以太網適配器）在 PC 和傳感器之間交換。所有參數都可以通過接口存儲在傳感器的非易失性EEPROM中。



PC軟件簡化了傳感器系統的參數設置、診斷和調整（示波器功能）。此外，該軟件還具有數據記錄器的功能，借助該記錄器，數據會(huì )自動記錄并存儲在PC的硬盤驅動器上。



SPECTRO-2傳感器在0°C至80°C范圍內進行溫度補償。

如果需要固件更新，即使在傳感器系統的安裝狀態下，也可以通過 RS232 非常輕松地進行固件更新。參數設置后，傳感器在沒有 PC 的情況下繼續以獨立模式工作。
