德國B(niǎo)EHLKE高壓開關HTS 50-08-UF電路設計建議

邱佳悅 QQ：2850590586   手機：13370157291 電話：010-64717020-117 傳真：010-84786709-666 郵件：sales3@handelsen.cn

許多激光和醫療行業的制造商需要一種可靠且經濟高效的產品來替代舊閘流管、冷陰極管和火花隙，而B(niǎo)EHLKE開關滿足了所有要求。BEHLKE高壓開關成為數百種專業應用的行業標準。今天，BEHLKE的產品經常用于安全相關的醫療設備以及雷達站。

主要產品：

BEHLKE高壓開關

BEHLKE高壓脈沖發生器

BEHLKE高壓二極管

BEHLKE高壓組件

BEHLKE電介質液體冷卻

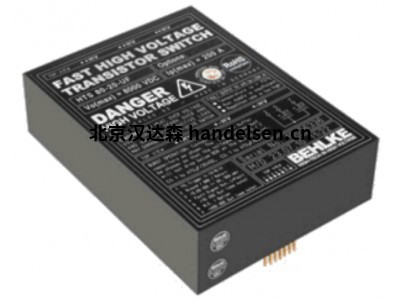

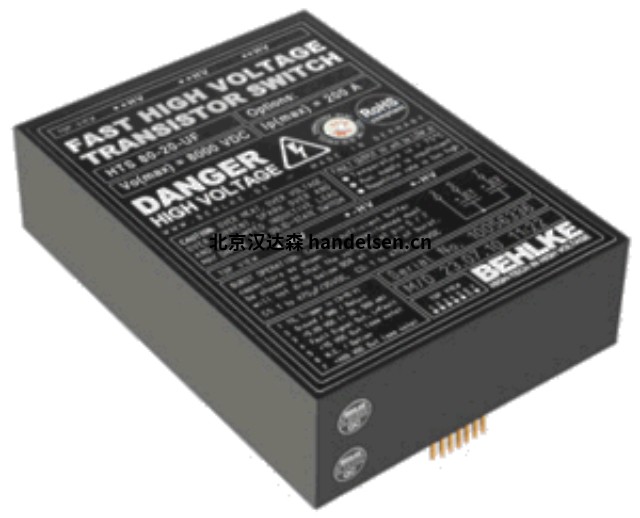

BEHLKE HTS 50-08-UF快速高壓開關

電路設計建議

由于電壓和電流的變化速度較快，所有引線和電路路徑應盡可能短和寬。部件元件（如 RL、Rs、Cap 和 Cg）必須是低電感類型，并應盡可能靠近開關，最好就在模塊下方的焊接面上。接地導電軌道必須盡可能短地連接到公共接地點。動態載流電路路徑的感應回路區域應盡可能小，控制側的電路路徑也不應形成感應回路。為實現較短的轉換時間和清晰的脈沖形狀，建議采用帶狀線技術。為了達到良好的抗噪效果，邏輯接地必須與高壓側接地相連。對于 "浮動 "高壓電路，可使用 1 至 10 nF 的陶瓷電容器來替代這種電偶連接。

技術參數

電壓：5kV

電流：80A

尺寸：89x64x31mm³

型號示例：

BEHLKE高壓開關HTS 50-08-UF

BEHLKE高壓開關HTS 80-12-UF

BEHLKE高壓開關HTS 31-06

BEHLKE高壓開關HTS 50-06

BEHLKE高壓開關HTS 201-10-GSM

BEHLKE高壓開關HTS 201-20-GSM

BEHLKE高壓開關HTS 501-480-SiC

BEHLKE高壓開關HTS 901-180-SiC

BEHLKE高壓開關HTS 181-240-SI

BEHLKE高壓開關HTS 361-200-FI
