Spieth FLW 6.41 K-14100601間隙可調平精密導軌

Spieth 自 1953 年以來一直致力于開發、生產和銷售用于機械和設備工程的精密元件。獨特的、獲得多項專有的Spieth 機床元件被全球所有知名的機床制造商和設備制造商所安裝。Spieth 緊定螺母、夾緊套件、導套、導軌、徑向滑動軸承和夾緊螺母在應用中的安全性、性能和成本效益方面具有明顯的優勢。



SPIETH 機器元件

萬能解決方案：采用SPIETH 原理的創(chuàng )新連接技術是現代機器和系統可靠、安全、經濟運行的關鍵，即使在復雜的應用領域也是如此。

在傳統產品達到極限的情況下，SPIETH 的解決方案以高精度滿足嚴格的要求，降低故障率并延長機器正常運行時間。



Spieth 在以下方面擁有全面的專業知識：



傳遞扭矩、徑向力和軸向力，

產生軸向夾緊力，

實現圓柱形或平面滑動面，

支持線性、旋轉或螺絲刀運動，

滿足高精度要求，

實現特殊裝拆優勢，

為了保護線程，

創(chuàng )建可以快速輕松地解決的連接，

創(chuàng )建易于設置和重置的連接。

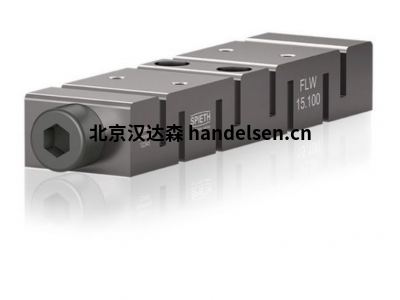

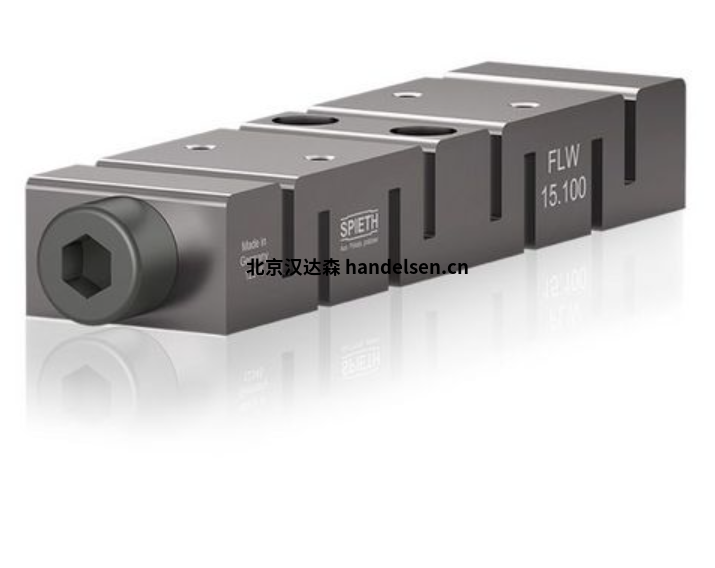

Spieth 的 FLW 系列導軌以其高品質給人留下深刻印象，并且有多種尺寸可供選擇。

Spieth 導軌 – 間隙可調平導軌/精密導軌。不使用高力的應用的選項。扁平直線導軌元件結合了滑動導軌的優點，例如高阻尼和盡可能低的導軌間隙，由于Spieth 原理，可以在裝配過程中進行優化調整。因此，它們超越了通常的楔形和壓力條。



應用

FLW導軌是扁平直線導軌元件，適用于精密機器和夾具結構的所有領域。導條的使用消除了生產內部制造的平面導軌或楔塊和壓力條的耗時過程，并努力將它們整合到所需的導向區域中。

安裝或現場修改易于進行，調整通過中心螺釘進行。由于該系統的原因，這些導軌的理想應用是設計靈敏的導軌并且不會(huì )產生高力。



Spieth FLW 6.41 K-14100601

訂貨號：

名稱：

尺寸H：6mm

尺寸B：12mm

尺寸L：41mm

尺寸d1：2.5mm

尺寸d2：4.8mm

尺寸d3：M3

尺寸e：6.5mm

尺寸k：1.7mm

張緊螺釘：M3x40

允許載荷：900N

潤滑劑供應量d6：-mm

潤滑劑供應量l+/-0.1：-mm

潤滑劑供應量c+/-0.1：-mm



其余型號：

Spieth FLW 6.41 K-14100601

Spieth FLW 8.56 K-14100801

Spieth FLW 10.66 K-14101001

Spieth FLW 12.76 K-14101201

Spieth FLW 12.110 K-14101202

Spieth FLW 15.100 K-14101501

Spieth FLW 15.150 K-14101502

Spieth FLW 20.200 K-14102001

Spieth FLW 26.250 K-14102601
