osela隨機圖案投影儀RPP013用于手勢識別、體積測量等

osela隨機圖案投影儀RPP013用于3D立體視覺

結構照明激光深度傳感投影儀，位于獨立的激光模塊中，用于 3D 機器視覺應用。

特征

工業設計

標準版或人眼安全版

蝕刻在玻璃衍射光學元件中

外部可聚焦

長達 2 年保修

應用：

3D立體視覺、手勢識別、體積測量、料箱揀選、碼垛、深度傳感

什么是RPP？

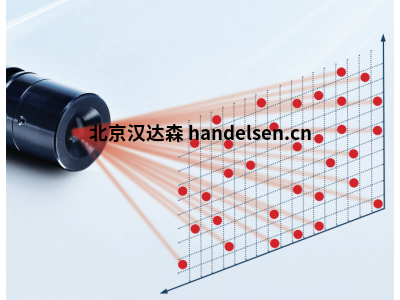

隨機圖案投影儀 （RPP） 是 NxM 像素的發散點陣圖案，亮暗像素比例約為 15%。每個亮像素被至少 8 個暗像素包圍，

亮像素之間沒有接觸。明亮的像素分布是偽隨機的，圖案相對于中心是對稱的。

可以平鋪多個激光投影儀以獲得更大的面積，同時保持相同的隨機模式。

STANDARD規格

光學

“0”級的總功率 <5%

圖案均勻性（“0”級除外） <35%

瞄準器 （mrad） <3 mrad

波長漂移 約 0.25 nm/degC

指向穩定性 <6 μrad/°C

模式

上升/下降時間 （usec） <5

深度 （%） 100

輸入阻抗 （Kohm） >10

強度調制線性 （≈0.5-4VDC），選項：TTL

電氣/環境

保護（內置） ESD、過壓（高達 25 VDC）、過溫關閉 （>45 °C）

預熱時間< 2 分鐘

長期電源穩定性（8 小時） <+/- 3 %

工作電壓 5± 0.5V（4.5 至 30V，24V 選項）

工作電流 <250mA，取決于二極管

工作溫度范圍 -10 至 +48 °C

重量 <0.25 kg

電源線 Belden PN：9533,18 英寸，帶飛線

保修長達 2 年

RPP013 技術參數

工作波長 830nm

點數 5625

視野 25° x 25°

標準型號

RPP008

RPP009

RPP010

RPP011

RPP013

RPP014

RPP015

RPP016

RPP017

RPP018
