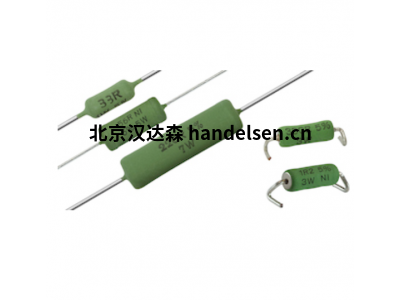

Vishay繞線電阻器，AC、AC-AT、AC-NI 系列，最適合用于高功率



公司簡介：



Vishay生產全球最大的分立半導體和無源電子元件產品組合之一，這些產品對汽車、工業、計算、消費電子、電信、軍事、航空航天和醫療市場的創(chuàng )新設計至關重要。Vishay 服務于全球客戶，是科技的 DNA。



AC、AC-AT、AC-NI 產品信息:繞線電阻器



標準：AC，AEC-Q200合格：AC-AT，無感應AC-NI 膠結鉛繞線電阻器。



特征

•標準：AC系列

•AEC-Q200合格：AC-AT系列

•AEC-Q200合格，無感應：AC-NI系列

•小型設計功耗高

•防火絕緣涂層符合UL 94 V-0

要求

•卓越的脈沖負載能力

•WSZ型引線彎曲可用于SMD安裝

•材料分類：用于合規性定義

請訪問www.vishay.com



AC、AC-AT和AC-NI系列是通用電力電子，工業和汽車電子應用。堅固的硅膠水泥涂層可以處理具有挑戰性的環境和操作條件。典型應用包括但不包括僅限于預充電、放電、緩沖和沖擊電流限制。對于給定的應用程序，的要求歐姆值、額定功率、峰值電壓、脈沖形狀、脈沖持續時間、導線彎曲和環境條件可能提交以推薦最合適的產品。各種引線形式是可用的，例如RT（徑向膠帶），WSZ（Z形）、DK（雙扭結）、EK（單扭結）安裝間距。



型號示例：

AC01, AC01-AT

AC03

AC03-AT

AC04, AC04-AT

AC05, AC05-AT

AC07, AC07-AT

AC10, AC10-AT



AC03-NI

AC04-NI

AC05-NI





說明

線繞電阻器最適合用于高功率，高電流應用。有機硅水泥漆涂層使AC、AC-AT、AC-NI系列能夠承受具有挑戰性的操作和環境條件。這個涂層耐IEC規定的清潔溶劑60115-1 (1). 生產受到嚴格控制，并遵循為再現性制定的一套廣泛的說明。繞組是用特殊材料在開發的精細陶瓷體（Al2O3）。陶瓷符合對機械阻力的最高要求，熱沖擊、介電強度和絕緣耐高溫性能。不同直徑和電阻線的匝間距，大的歐姆值可以覆蓋范圍。電阻器標有電阻、額定耗散（P40）和公差。通過測試驗證產品質量程序，在所有單獨的電阻器上執行。在距離為的導線上測量電阻距離電阻器本體6mm。如果導線長度較長在應用程序中使用，用戶可能需要考慮額外的導線電阻，特別是在低電阻的情況下產品.
