Schimpf 氣體流量控制閥SVL系列，可選擇用于向右旋轉的方向或向左



品牌簡介：



Antriebs- und Regeltechnik Schimpf GmbH 是一家獨立的家族企業，總部位于德國瓦爾登布赫。我們生產的執行器主要用于工業用途。



主要生產用于氣體和空氣的工業執行器和控制閥，從客戶定制的特殊解決方案到批量生產，我們?yōu)楦餍懈鳂I(yè)提供執行器技術。

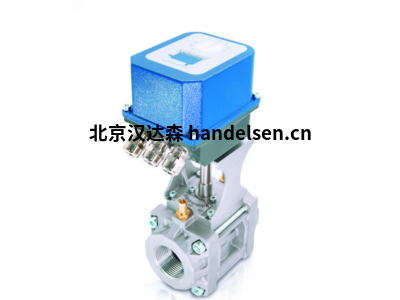

氣體流量控制閥SVL



應用

SVL流量控制閥用于調節燃氣和耗氣設備中氣體和冷空氣的流量。



SVL流量控制閥使用可旋轉的氣缸進行體積控制?？刂茪飧自O計用于體積流量和打開角度之間的近似線性關系。根據 0° 和 90° 之間的開啟角，介質會(huì )釋放出不同的橫截面。當前設置的開啟角度可以通過集成位置指示器讀取?？刂崎y有七種不同的尺寸可供選擇。通過 Rp 或 NPT 螺紋連接進行安裝，管道直徑從 1/2“ 到 2” 不等。



批準

根據歐盟法規 2016/426（氣體燃料燃燒器具法規）的歐盟型式檢驗證書



根據“燃氣器具（執行）和雜項修訂條例，UKSI 2018：389（經UKSI 2019：696修訂）”的英國型式檢驗證書



外殼；鋁

七種尺寸增量

連接從 1/2“ 到 2” 管道直徑（Rp 或 NPT）



旋轉方向

控制閥SVL可選擇用于向右旋轉的方向（考慮到lenende順時針關閉控制閥）或向左（看著鯰魚lenende順時針打開控制閥）



型號尺寸

控制閥有七種型號可供選擇。這些只是不同由于控制缸的形狀不同

分級體積流量。為了選擇合適的模型尺寸，Volu一章中的數據如下

要使用。



型號尺寸；

SVL 08

SVL 15

SVL 20

SVL 25

SVL 32

SVL 40

SVL 50



技術數據；



氣體類型               對于氣體系列1、2、3和其他中性氣體氣態介質。                               天然氣和氫氣的混合物適用于最高0.1體積%H2S的                               氣體。氣體在任何條件下都必須是干燥的并且不得冷                            凝。

外殼                    鋁

軸                        鋁

控制氣缸              鋁

法蘭                    鋁

關閉螺釘：           鍍鋅鋼

壓力表：              黃銅

重量                    約1.6 kg，包括2個1“法蘭板

工作壓力              最大50千帕（500毫巴）

自適應驅動器        外方形7x7mm或9x9mm，根據要求進行其他改編

環境溫度              -20至+60°C

介質溫度              -20至+60°C

調整速度              1,5s/90°

旋轉方向               可選右側（查看軸的末端順時針關閉控制閥）或左                            （看著波浪的盡頭，Re打開凝膠閥順時針）
