BRINKMANN臥式端吸泵SBA142用于銑削或者磨削應用

BRINKMANN臥式端吸泵SBA142用于高速車削

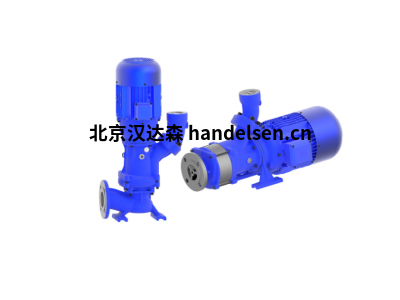

臥式端吸泵 SBA141...143

臥式端吸泵是離心式直連泵，設計緊湊，葉輪直接安裝在電機延長軸上。

這些泵不能自吸，必須重力供液。所有泵帶一個機械密封。

根據需求，可提供第二個機械密封，允許干運轉(-GD) (單級泵）。

該泵系列設計為水平安裝，靠近水箱，以抽送空氣含量高的液體，例如水基冷卻液或切削油，他們使用在高速車削，

銑削或者磨削應用。.

SBA泵帶方便使用者的(SAE) 法蘭連接允許垂直或水平管路的連接，壓力表接口G ¼。

應用實例

油或水基冷卻液

磨削應用的回液泵

揚升泵（單級）

臥式端吸泵

腳安裝形式：重力供液

45度 SAE法蘭，管路連接方便

可選立式設計（節省空間）

壽命長，由于耐磨軸承

多級形式（急劇升降的性能曲線）

可選干運轉形式 (-GD)

結構

泵體 鑄鐵

端蓋 鑄鐵

軸向葉輪 鑄鋼

徑向葉輪 鑄鋼

軸 鋼

機械密封 碳化硅

技術參數

流體類型 冷卻液、冷卻/切削油

流動黏度 ...45 mm²/s (45 cSt)

工作溫度 0...80° C

流量 100 l/min

揚程 13m

高度  575mm

沉水深度  410mm

長度 211mm

重量 32kg

功率 1.1kw

電壓 220-240V

頻率 50Hz

電流 4.33A

轉速 2850 rpm

BRINKMANN臥式端吸泵SBA142用于高速車削
