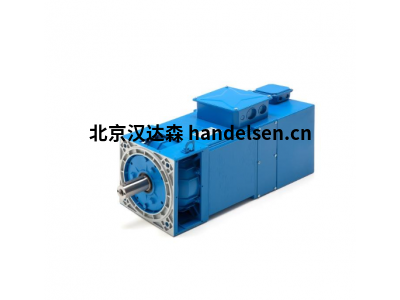

OEMER HQL-HQLa系列交流三相異步高性能逆變器工作電機



企業簡介：



OEMER Motori elettrici Spa

OEMER Motori elettrici Spa 是意大利的一家公司，專門生產電動機和相關的電機設備。包括直流電機（DC）、交流電機（AC）以及特殊用途的定制電機



高性能

HQL-HQLa系列

交流三相異步高性能逆變器工作電機

SH:80、100、132、160、180、225、280、355毫米

Pn:0.55…1115千瓦

錳：7…6700Nm



一般信息

高性能三相異步電動機HQL-HQLa Sincrovert®系列電機,提供最佳性能和最新得益于多年的創(chuàng )新技術變速電氣的經驗由逆變器供電的電機。



盡管如此，這些電機的輸出仍然很高緊湊的尺寸，保證最佳動態性能。這個電機呈四邊形有帶通風管道的片狀定子直接集成在磁性疊片中。其結果是特別堅固和緊湊結構，具有優異的熱效率。在規劃階段，特別關注為保低旋轉慣性而付費電機的動態特性，并允許高運行速度。通風已經優化化和集同的配置要集成到機器。



HQL HQLa Sincrovert®電機的優點：

? 軸功率/扭矩高

? 現代設計

? 高轉速動態電機

? 非常緊湊的尺寸

? 恒定扭矩下的廣泛工作范圍/電力

? 高效率-低噪音

? 提供多種選擇



該系列電機的主要使用領域:

    食品類

? 機械和金屬制品

? 工作塑料

? 紡織品

? 鋼鐵

? 吊裝和運輸



典型使用領域：

? 卷繞機和退繞機

? 塑料、橡膠和食品擠出機

? 包裝和包裝廠

? 金屬絲加工

? 加工和切割金屬板

? 紙張和紙板生產線

? 機床及配件

? 織物處理和加工機器

? 印刷機

? 起重和儲存系統

? 電機和變速器測試系統



技術數據：



類型：           交流三相方框異步電動機

描述：           大功率感應電機，僅適用于逆變器負載應用

軸高度：        80, 100, 132, 160, 180, 225, 280, 355mm

功率：           0,55…1.115kW

扭矩：           7…6.700Nm

重量：           20…3100kg

電桿數量：     4，6

基本速度：     500, 580, 750, 1000, 1250, 1500, 1800, 2200, 2600rpm

電源電壓：     330-400…460Vac-690Vac，僅適用于280/355尺寸

電氣連接：     3或6個端子（三角形/星形連接僅適用于某些尺寸）插入鋁/                     鋼接線盒。

絕緣等級：     F

熱保護器:        標配PTO（klixon）、PTC*、KTY84-130*、PT100*請求

安裝結構:        IM 2001（B35）尺寸355 IM 1001（B3），根據需求提供                      IM 2001（B305）

防護等級：      HQL:IP 54，IP 55*-HQLa:IP 23S-HQLaW IP 55

冷卻類型：      HQL尺寸80…160:IC 416軸流風扇1-ph 230V 50/60Hz

                      HQL尺寸180…355:IC 416徑流式風扇3相400/440V                       50/60Hz

                      HQLa:IC 06徑流式風扇3相400/440V 50/60Hz，帶濾波器

振動程度：      R, S*

平衡方法：      根據要求提供半鍵、全*鍵或無*鍵

環境溫度：      -20…+40°C

顏色：             RAL 7037（灰色）

定子材料：       磁鋼

覆蓋材料：       框架80…160鋁，框架180…355鑄鐵

法蘭材料：       框架80…160鋁，框架180…355鑄鐵

軸：                 根據要求提供C45-39NiCrMo鋼

接線盒位置：    標準位置頂部安裝，側面*根據要求安裝

可用選項：       編碼器、PTC、KTY84-130、PT100、徑向風扇、駐車制                       動器、，絕緣軸承、高速軸承、空間加熱器…。?？捎糜?nbsp;                       80…225幀的cURus日志

類型：

HQL-80S

HQL-80M

HQL-80L

HQL-80P

HQL-80X

HQL-100S

HQL-100M

HQL-100L

HQL-100P

HQL-100X

HQL-132S

HQL-132M

HQL-132L

HQL-132P

HQL-132X

HQL-160S

HQL-160M

HQL-160L

HQL-160P



OEMER HQL-HQLa系列交流三相異步高性能逆變器工作電機
