技術參數

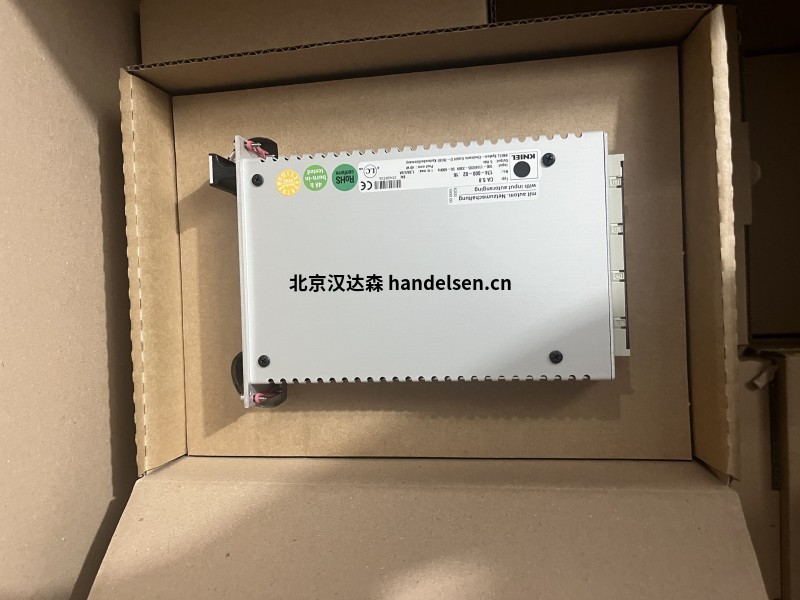

貨號 174-001-02
類型 CA 12.5
拓撲結構：低輻射
輸入 115/230 伏交流
輸出： 12.00 V; 5.00 A
輸出功率： 60 W
測量值 3 U；8 HP
安裝：用于 19 英寸系統
重量：約 0.60 千克
海關稅號：85043121
輸出 O1
輸出電壓 [Vdc] 12
調節范圍 (±) [V] 1
標稱輸出電流 [A] 5
限流 [A] 5.5
特性曲線 V-I
功能，調節類型 諧振
效率 [%] ≥ 84
負載變化時的電壓偏差
負載變化 0... 100%（靜態） [mV] ≤ 20
主電源電壓變化 Vin 最小值-Vin 最大值 [mV] ≤ 10
殘余紋波 (100Hz) [mVpp] < 3
工作頻率紋波 (50-190kHz) [mVpp] < 4
疊加開關尖峰 [mVpp] < 10
動態電壓偏差
?Io = 65...100% Inom [mV] ≤ 90
調節時間
?Io = 65...100% Inom [µs] ≤ 250
啟動延遲 [ms] ≤ 800
過壓保護輸出出廠設置（額定值 +0.5V) [V] 14
跳閘后的殘余電壓 [V] 0
感應引線操作 [V] 最大值 0.25
(負載線補償）每條負載線
過載保護 連續短路保護
溫度系數 [ppm/K] 200
動態電壓偏差和調節時間
在負載突然變化的情況下，會(huì )發生電壓過沖和下沖，見下圖。電壓偏差 （?V） 的原因是輸出電路中存儲的能量和控制器的速度有限。
調節時間（?t）定義為在負載變化后，輸出電壓恢復到保持在容差帶內的時間（負載變化的參數在數據手冊的動態控制偏差和控制時間部分給出）。
容差帶定義為 ± 50 mV。電壓和電流特性隨時間的變化如圖所示。值直接在母連接器上測量，感應引線（如果有）連接在測量點。
啟動浪涌電流
為了限制浪涌電流，該設備在輸入電路中集成了一個 NTC 電阻器。當達到工作溫度時，電阻器具有低阻抗，這意味著在關閉設備后立即再次打開設備時會(huì )出現最壞的情況。
電流浪涌通過電流積分進行描述（參見數據表中的“單位冷”和“最壞情況”）。
最大浪涌電流的大小受設備內阻、引線電阻和主電源阻抗的限制。
無感應引線的操作
在這種操作模式下，無需連接外部橋接器。在許多實際應用中，這些設備是在未連接感應引線的情況下運行的，
例如，在短（低阻抗）負載線或低負載交替的情況下。
帶感應引線的操作
電壓的實際值是通過檢測引線直接在負載上測量的。通過連接器和負載線的電壓降由電子調節電路自動補償。
穩定裝置是針對數據表中每條負載線中指定的值而設計的。
為此，無需對電源本身進行任何更改。只有檢測引線在外部直接連接到負載線的負載線。
