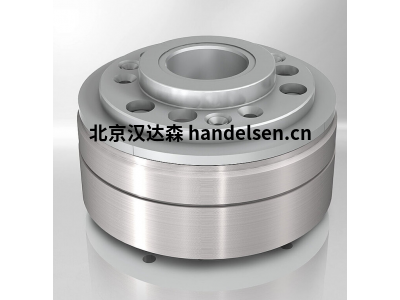

德國Kendrion制動器/經典系列/加壓多盤

經典系列包括直流彈簧加壓?jiǎn)伪P(pán)和多盤制動器，由于其堅固的設計和可變的連接技術，滿足了苛刻的應用要求。電磁操作的彈簧式制動器在電流關閉時建立起制動扭矩，因此電磁力被中和了。



工作原理



彈簧式多盤制動器被設計為干式運行。由電磁場產生的力被用來克服由彈簧力產生的制動效果。彈簧式多盤制動器在無電源的情況下嚙合，在施加直流電壓時釋放。配備有內置整流器（半波或橋式整流器）的制動器可以直接連接到交流電源上。摩擦片和輪轂之間的配合連接以及輪轂與機器軸（如電機軸）的連接，確保由彈簧式多盤制動器產生的扭矩（制動扭矩）可靠地傳遞給機器（電機）。該制動器還可以配備一個可選的手動釋放裝置，以使制動器能夠手動釋放。



制動器設計



彈簧式多盤制動器的電磁鐵外殼容納了牢固安裝的現場線圈，其連接端子位于連接器盒內。電磁鐵外殼還包括壓縮彈簧，它將碟片組壓在銜鐵內松散引導的銷釘上的法蘭上。圓盤組由外部齒狀的外圓盤和內部齒狀的內圓盤組成，前者在齒圈中被引導，后者則在輪轂上被引導。當圓盤組壓在法蘭盤上時，就產生了彈簧多盤制動器的制動效果?？諝忾g隙是通過套筒和齒圈來調整的。齒形內盤可以在輪轂上沿軸向移動?？蛻?hù)專用的連接電纜可以通過電纜接頭進入接頭盒。當直流電壓被施加到彈簧式多盤制動器的場線圈上時，彈簧力被電磁場力所克服。這導致銜鐵被釋放，制動效果被中和。被制動的軸不會(huì )受到制動器的任何軸向力的作用。當使用帶手動釋放裝置的制動器時，必須在包圍制動器的部分（例如風扇罩）上開出開口，以便安裝手動釋放桿。手動釋放裝置允許手動釋放制動器（例如，在斷電的情況下）。也可以進行垂直制動操作。外盤上有支撐彈簧，以確保在釋放（打開）狀態下使用彈簧多盤制動器時，殘余扭矩幾乎為零。由于法蘭和殼體兩側的定心直徑，彈簧復位的多盤式制動器非常適合在拆除蓋子后安裝變送器（如轉速計發生器、編碼器等）的應用。
