EMRAX 電動機/發電機
EMRAX 188 系列

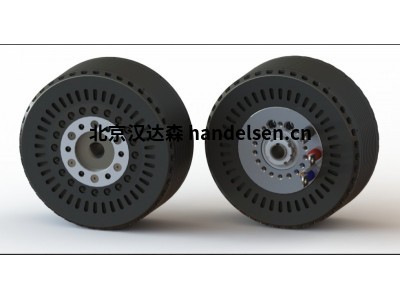

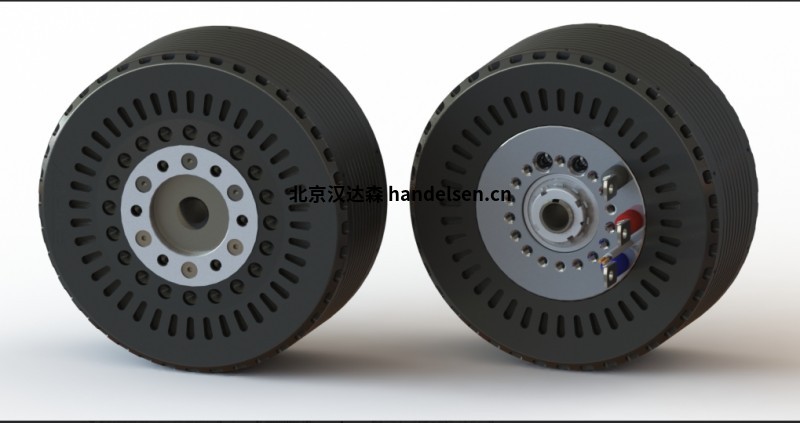

EMRAX 188是一款具有高功率/轉矩密度的緊湊型軸向磁通永磁同步電動機。
由于重量輕，它是垂直起降、超輕型航空、摩托車、汽車和船舶舷外應用的理想選擇。它獲得了有利的FSAE競爭對手中的地位。
EMRAX 188
直徑|長度188毫米|79毫米
重量7,1-7,9公斤
冷卻空氣/水/組合
峰值|連續功率60 kW|37 kW*
峰值|連續扭矩100 Nm|56 Nm*
最高速度8000每1k展現的收入
工作電壓50-660 V
效率高達96%*
位置傳感器旋轉變壓器/編碼器
EMRAX 188
高壓
EMRAX 188
中等電壓
EMRAX 188
低電壓
AC=風冷
LC=液體冷卻
CC=組合冷卻（空氣+液體）
AC LC CC AC LC CC AC LC CC
防護IP21 IP66 IP21 IP21 IP66 IP21 IP21 IP66 IP21 IP66 IP21
冷卻規格
環境
空氣20 C
20 m/s
分鐘。
6升/分鐘，
最大限度。
50°C
AC+LC*
環境
空氣20 C
20 m/s
分鐘。
6升/分鐘，
最大限度。
50°C
AC+LC*
環境
空氣20 C
20 m/s
分鐘。
6升/分鐘，
最大限度。
50°C
AC+LC*
最高電機溫度[°C] 120
電機連接類型UVW或2x UVW UVW或2x UVW UVW或2x UVW
峰值功率所需的電壓[VDC]**660 Vdc 390 Vdc 160 Vdc
電機峰值效率[%] 96%
峰值功率S2 2min[kW] 60 kW在6500每1k展現的收入
連續功率S1（kW）27 34 37 27 34 37 27 34 37
峰值扭矩[Nm] 100
連續扭矩[Nm] 40 52 56 40 52 56 40 52 56
限速[每1k展現的收入] 8000
空載時KV常數[rpm/VDC] 17,73 29,58 72,82
額定負載下的KV常數[rpm/VDC] 13,61 22,83 56,21
峰值負載時的KV常數[rpm/VDC] 9,81 16,61 40,87
KT常數[Nm/AR管理系統] 0,54 0,32 0,13
峰值電機電流[AR管理系統] 190 310 900
連續電機電流[AR管理系統] 100 160 400
25°C[mΩ]時的內相電阻***14,37 5,04 1,02
LD誘導1相[µH] 188,5 40,2 12,5
感應電壓[VRMS/每1k展現的收入] 0,04201 0,02521 0,01024
磁通量-軸向[VS] 0,03275 0,01965 0,00798
定子繞組上的溫度傳感器KTY 81/210
極對數10
繞組配置星形
轉子慣量[kg*m²] 0,00989
軸承配置6205|3204
重量[公斤] 7,1 7,9 7,6 7,1 7,9 7,6 7,1 7,9 7,6
*組合式冷卻電機（CC）需要風冷和液冷電機的冷卻規格才能達到其規格。它不能只作為風冷電機冷卻。
每個EMRAX電機都需要足夠的空氣循環。電機在任何情況下都不應完全封閉。請查看EMRAX電機手冊以了解更多信息。
應用程序的性能將取決于您的安裝詳細信息和邊界條件。請聯系我們了解更多信息。
**所有電機都經過833V最大電壓測試。
***測量的相位除以2。
給出的值適用于標準3相UVW版本，請就2x UVW值咨詢EMRAX。R1UVW=2*R2UV
機械
類型： 軸向磁通電機/發電機
外殼直徑： 188 毫米
軸向長度： 77 毫米
干物質： 7.1 公斤 （交流） / 7.6 公斤 （CC） / 7.9 公斤 （LC）
定子冷卻： 空氣 （IP21） / 組合式 （IP21） / 液體 （IP65）
安裝： 正面：6 個 M6 螺紋孔
背面：6 個 M6 螺紋孔
堆垛： 兩個電機可以堆疊在一起，以實現雙倍的功率/扭矩。
電氣
最大電池電壓： 660 （高壓） / 390 （中壓） / 160 Vdc （低壓）
峰值功率
（6500 RPM 時）： 60 千瓦
持續功率*： 最高 37 kW
峰值扭矩： 100 牛米
連續扭矩*： 高達 56 Nm
效率： 92-98%
*受驅動循環、熱條件和控制器能力的影響。
